| उत्पत्ति के प्लेस: | चीन |
|---|---|
| ब्रांड नाम: | TX TELSIG |
| प्रमाणन: | SGS,ISO9001,CE,FCC,ROHS |
| मॉडल संख्या: | TX-B10H-सिल्वर |
| न्यूनतम आदेश मात्रा: | 1 |
| मूल्य: | Negotiated |
| पैकेजिंग विवरण: | सुरक्षा फोम के साथ क्राफ्ट पेपर बॉक्स |
| प्रसव के समय: | 2 दिन में |
| भुगतान शर्तें: | टी/टी, पेपैल, वेस्टर्न यूनियन, आदि |
| आपूर्ति की क्षमता: | 100,000 पीसी / माह |
| आकार: | 132*53*17mm | वज़न: | 0.2 किलो |
|---|---|---|---|
| आवृत्ति: | स्वनिर्धारित | कार्य तापमान: | -20 ~+70 ℃ |
| अधिकतम उत्पादन शक्ति: | 50W | कार्य वोल्टेज: | DC28V |
| अधिकतम लाभ: | 47 डीबी | समतलता: | ± 1dB |
| अधिकतम धारा: | 4 ए | आउटपुट वीएसडब्ल्यूआर: | ≤1.5 |
| आउटपुट कनेक्टर: | एसएमए | पावर एम्पलीफायर दक्षता: | 45 (जब अधिकतम आउटपुट) |
| स्विच नियंत्रण: | उच्च स्तरीय वर्तमान | स्थायी तरंग संरक्षण: | ठीक है |
| प्रमुखता देना: | 10 चैनल डेस्कटॉप सिग्नल जैमर,20W डेस्कटॉप सिग्नल जैमर,10 मीटर सेल फोन सिग्नल अवरोधक |
||

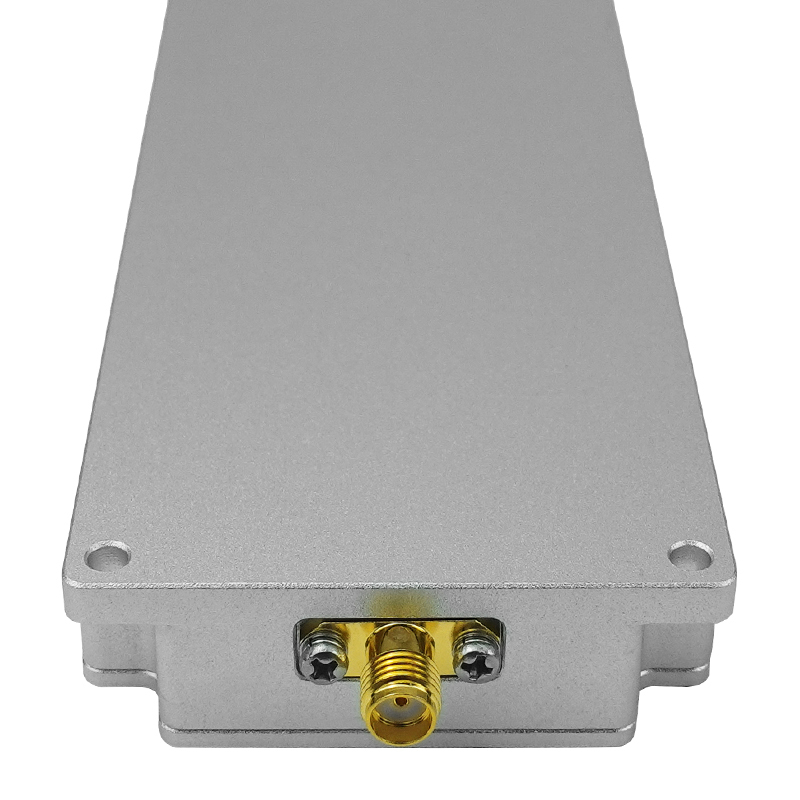

5725~5850आउटपुट पावर 50डब्ल्यू एंटी-ड्रोन मॉड्यूल
1.उत्पाद विद्युत विशेषताएँ
TX60100 - 5800MHz 28V 100W एंटी-ड्रोन पावर एम्पलीफायर मॉड्यूल विशेष रूप से 5.8GHz एंटी ड्रोन अनुप्रयोगों के लिए विकसित किया गया है। यह आंतरिक कम तापमान बहाव VCO और छोटे सिग्नल नियंत्रण स्विच के साथ एक उच्च-शक्ति, उच्च-दक्षता और अत्यधिक विश्वसनीयता वाला उत्पाद है, जिसमें फ़्रीक्वेंसी हॉपिंग के लिए अच्छा एंटी जैमिंग प्रभाव है
ड्रोन। इसमें एक अंतर्निहित आइसोलेटर है जो स्थायी तरंग सुरक्षा फ़ंक्शन प्रदान कर सकता है।
2. विद्युत विशेषताएँविशेषताएँ
| न्यूनतम | प्रकार | अधिकतम | यूनिट | शर्तें | आवृत्ति |
| 5725 | 5850 | मेगाहर्ट्ज़ | आउटपुट पावर | ||
| 50.2 | 50.5 | 51.0 | डीबीएम | ऑपरेटिंग वोल्टेज | |
| 28 | 32 | वी | ऑपरेटिंग करंट | ||
| 7.6 | ए | दक्षता | |||
| 55 | % | पावर गेन | |||
| / | डीबी | एम्पलीफायर अनुप्रयोग | 3. इंटरफ़ेस |
परिभाषा इंटरफ़ेसविवरण
| कनेक्टर प्रकार | विद्युत विशेषताएँ | आरएफआईएन | आरएफ सिग्नल इनपुट (पावर एम्पलीफायर अनुप्रयोग) |
| एसएमए | 50Ω | वीसीसी | आपूर्ति वोल्टेज |
| एसएमए | 50Ω | वीसीसी | आपूर्ति वोल्टेज |
| फीड-थ्रू कैपेसिटर | +28V±1V | 4. कार्य और भंडारण पर्यावरण आवश्यकताएँ | सक्षम सिग्नल (वैकल्पिक) |
| फीड-थ्रू कैपेसिटर | +1V~+28V | 4. कार्य और भंडारण पर्यावरण आवश्यकताएँ | ए) तापमान: -40~+70℃; |
बी) कार्यशील सापेक्षिक आर्द्रता: 5%~95%, कोई संघनन नहीं;
सी) वायुमंडलीय दबाव: (70~106)kPa;
डी) भंडारण तापमान: -40~+125℃;
ई) भंडारण आर्द्रता: 5%~98%, कोई संघनन नहीं।
5. आकार
(यूनिट:
मिमी)
