| उत्पत्ति के प्लेस: | शेनझेन, चीन |
|---|---|
| ब्रांड नाम: | TeXin |
| प्रमाणन: | ISO9001,SGS |
| मॉडल संख्या: | TXC100PA |
| न्यूनतम आदेश मात्रा: | 1 |
| मूल्य: | Negotiated |
| पैकेजिंग विवरण: | के = के 5 परत पेपर कार्टन |
| प्रसव के समय: | 1-3 दिन |
| भुगतान शर्तें: | एल/सी, डी/ए, डी/पी, |
| आपूर्ति की क्षमता: | प्रति माह 10000 पीसी |
| ब्रांड: | टेक्सिन | प्रकार: | ब्रॉडबैंड पीए पावर एम्पलीफायर |
|---|---|---|---|
| आवृत्ति: | 4-8GHz | शक्ति: | 100W |
| ब्लॉकिंग सिग्नल प्रकार: | 5.2गीगाहर्ट्ज़ 5.8गीगाहर्ट्ज़ | आकार: | 160*160*25 |
| वज़न: | 1.2 किग्रा | ||
| प्रमुखता देना: | जेल मोबाइल फोन सिग्नल जैमर,4 जी मोबाइल फोन सिग्नल जैमर,वाईफाई ब्लॉकिंग मोबाइल फोन जैमर |
||

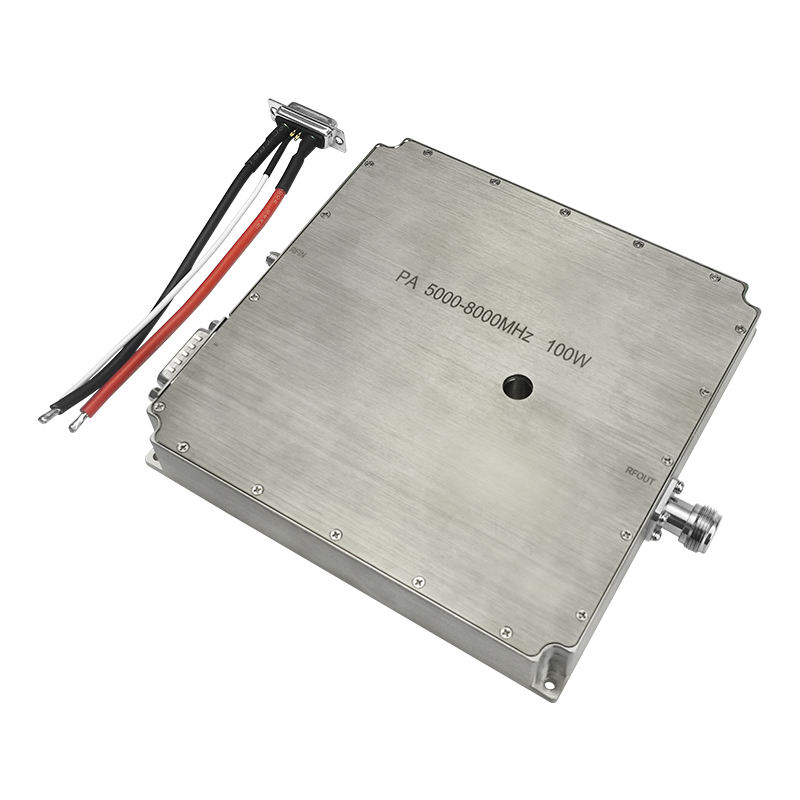

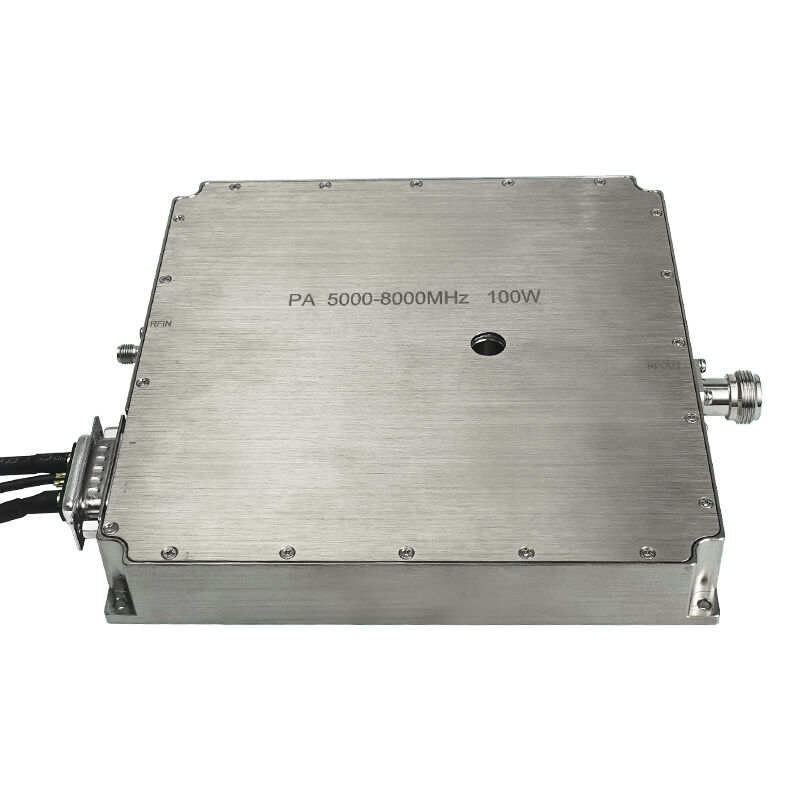

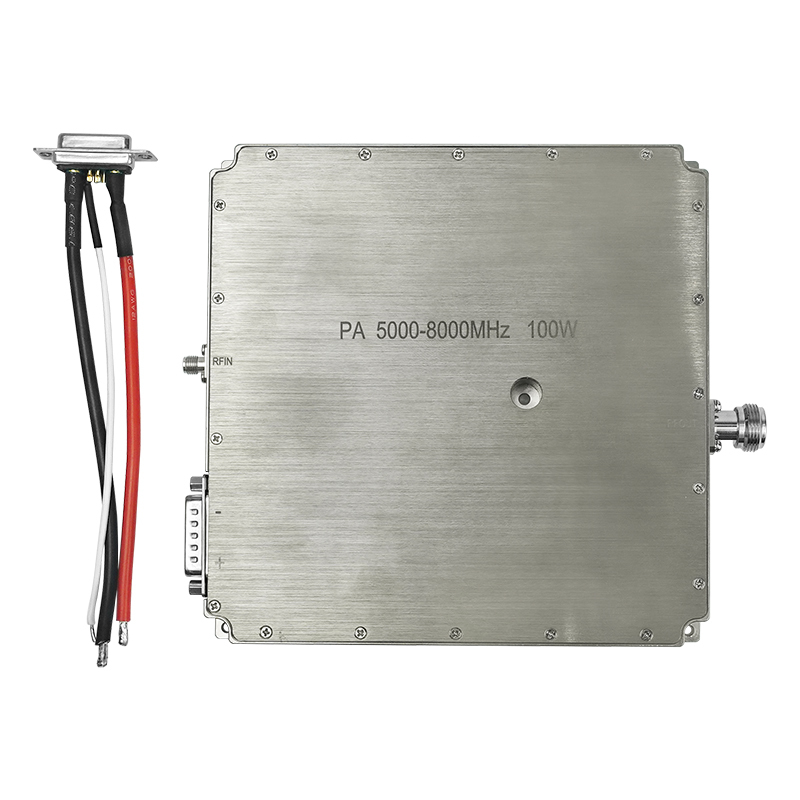

सरकारी उच्च शक्ति 100W 4-8ghz ब्रॉडबैंड PA पावर एम्पलीफायर मॉड्यूल ड्रोन सिग्नल ब्लॉकिंग को लागू करता है
यह PA पावर एम्पलीफायर मॉड्यूल टेक्सिन द्वारा विकसित किया गया है, यह एक उच्च शक्ति आउटपुट 100W कवर 4ghz -8ghz PA सिग्नल एम्पलीफायर है जो आमतौर पर प्राप्त संकेतों को बढ़ाता है। यह 100W 4GHz-8GHz एम्पलीफायर विशेष रूप से ड्रोन काउंटरमेशर्स के लिए डिज़ाइन किया गया है। एक जैमिंग सिग्नल इनपुट करके, यह आउटपुट सिग्नल को बढ़ाता है, जिससे ड्रोन में हस्तक्षेप होता है।
उच्च शक्ति 100W 4-8ghz ब्रॉडबैंड PA पावर एम्पलीफायर
उच्च शक्ति 100W 4-8ghz ब्रॉडबैंड PA, सामान्य PA पावर एम्पलीफायर मॉड्यूल से अलग है, और यह व्यावसायिक अवसरों और महत्वपूर्ण स्थानों के सरकारी एंटी ड्रोन सिस्टम के लिए व्यापक आवृत्ति बैंड है। यह प्रभावी रूप से 5.2ghz 5.8ghz को ढाल सकता है जो उच्च HD छवि ट्रांसमिट ड्रोन FPV और वायरलेस सिग्नल हैं। यह pa पावर एम्पलीफायर कार्य सिद्धांत एक सिग्नल स्रोत से कनेक्ट होना है, काउंटरमेशर्स सिग्नल को बढ़ाना, और इसे ड्रोन में हस्तक्षेप करने के लिए आउटपुट करना है। हम आपकी आवश्यकताओं और राष्ट्रीय आवृत्तियों के अनुसार परिरक्षित आवृत्ति बैंड को अनुकूलित कर सकते हैं।
| नहीं। | विवरण | प्रतीक | मिनट | टाइप | अधिकतम | यूनिट | टिप्पणी |
|
|
ऑपरेटिंग आवृत्ति | BW | 4000 | 8000 | मेगाहर्ट्ज | ||
|
|
इनपुट पावर | पिन | 0 | डीबीएम | |||
|
|
आउटपुट पावर CW | Psat | 49 | 50 | 51 | डीबीएम | निरंतर तरंग |
|
|
पावर गेन | Gp | 47 | 49.5 | डीबीएम | @ पिन=0 डीबीएम | |
|
|
पावर गेन फ्लैटनेस | △Gp | ±1.5 | डीबी | @ पिन=0 डीबीएम | ||
|
|
स्मॉल सिग्नल गेन | G | 49 | 50.5 | 52 | डीबी | @ पिन=-5dBm |
|
|
स्मॉल सिग्नल गेन फ्लैटनेस | △G | ±2 | डीबी | @ पिन=-5dBm | ||
|
|
इनपुट रिटर्न लॉस | S11 | -15 | डीबी | |||
|
|
ऑपरेटिंग वोल्टेज | Vdc | 28 | 28 | 32 | V | |
|
|
वर्तमान खपत | A | 6 | 8 | A | @ Pout=50~90W | |
|
|
कार्य तापमान | -40℃~+50℃ | |||||
|
|
RF कनेक्टर इनपुट | SMA, महिला | |||||
|
|
RF कनेक्टर आउटपुट | SMA, महिला | |||||
|
|
वज़न | 0.439 | 0.50 | किलोग्राम | |||
|
|
लंबाई*चौड़ाई*ऊंचाई | 134*80*22 | मिमी | ||||
|
|
इनपुट पावर | PinMax | -5 | 5 | डीबीएम | ||
|
|
इंटरफ़ेस परिभाषा (7W2 महिला) |
VDD | A1 | ग्राउंड | |||
| GND | A2 | 28Vdc | |||||
| वर्तमान सेंस | 1 | मॉड्यूल के वर्तमान के सापेक्ष एनालॉग वोल्टेज@100mV/A | |||||
| तापमान सेंस | 2 | मॉड्यूल के तापमान के सापेक्ष एनालॉग वोल्टेज@10mV/℃ | |||||
| सक्षम करें | 3 | एम्पलीफायर सक्षम करें |
एम्पलीफायर सक्षम करें: TTL लॉजिक हाई (3.3V) (आंतरिक रूप से पुल-लो) |
||||
* उच्च शक्ति परिरक्षण प्रदर्शन；
* ले जाने में पोर्टेबल, कोई स्थापना आवश्यक नहीं है, बिजली की आपूर्ति से कनेक्ट करके तेजी से परिरक्षण प्राप्त किया जा सकता है；
*शील्ड के पीछे का छेद डिज़ाइन लटकाया या रखा जा सकता है, और एक विशिष्ट क्षेत्र में रखा जा सकता है；
*उच्च प्रदर्शन हीट सिंक और सामग्री, एक बड़े गर्मी अपव्यय पोर्ट के साथ डिज़ाइन किया गया है, जो शील्ड को बेहतर परिरक्षण भूमिका निभाने में मदद कर सकता है।
* बेस स्टेशन के प्रभाव में, परिरक्षण रेंज अपेक्षाकृत बड़ी है;
*उच्च दक्षता, उच्च परिशुद्धता, केवल डाउनलिंक चैनलों को ढालना, परिरक्षण उपकरण और बेस स्टेशनों को कोई नुकसान नहीं पहुंचाएगा;
*एल्यूमीनियम मिश्र धातु शेल डिज़ाइन, दबाव-प्रतिरोधी, गर्मी-प्रतिरोधी, जलरोधक;
* हरा और पर्यावरण के अनुकूल, मानव स्वास्थ्य के लिए कोई नुकसान नहीं।
* इसका उपयोग उन स्थानों पर किया जा सकता है जहां ड्रोन का उपयोग प्रतिबंधित है, जैसे सरकारी अदालतें, गैस स्टेशन, आदि;
* उच्च-शक्ति परिरक्षण प्रदर्शन जेलों में समान उपयोग के लिए अधिक उपयुक्त है;
* जब हम काम कर रहे हों तो इसका उपयोग ड्रोन FPV सिग्नल को बाहर ब्लॉक करने के लिए किया जा सकता है;
* आवृत्ति 4ghz-8ghz में कई सिग्नल ब्लॉक कर सकते हैं।
