| उत्पत्ति के प्लेस: | चीन |
|---|---|
| ब्रांड नाम: | TX TELSIG |
| प्रमाणन: | SGS，ISO9001 |
| मॉडल संख्या: | TX-12 |
| न्यूनतम आदेश मात्रा: | 1 |
| मूल्य: | बातचीत योग्य |
| पैकेजिंग विवरण: | टिकाऊ मामला या अनुकूलित |
| प्रसव के समय: | 2 कार्य दिवस |
| भुगतान शर्तें: | टी/टी, पेपैल, एल/सी, डी/ए, डी/पी, वेस्टर्न यूनियन, आदि |
| आपूर्ति की क्षमता: | 5000 पीसी / प्रति माह |
| ब्रांड: | टेक्सिन | प्रकार: | सिग्नल स्रोत मॉड्यूल |
|---|---|---|---|
| वोल्टेज: | 12-24V | आवृत्ति बैंड: | स्वनिर्धारित |
| शक्ति: | 10W | सामग्री: | अल्युमीनियम |
| योजक: | एसएमए | आकार: | 83*40*17 मिमी |
| वज़न: | 112 ग्राम | ||
| प्रमुखता देना: | रेडियो फ्रीक्वेंसी एम्पलीफायर,एमआईसी पावर एम्पलीफायर; |
||

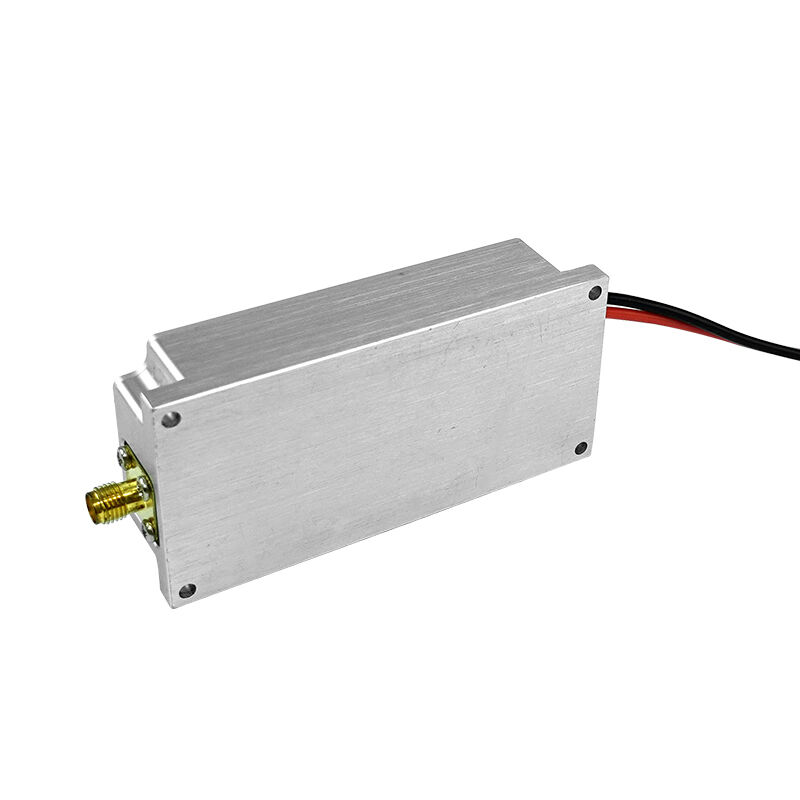

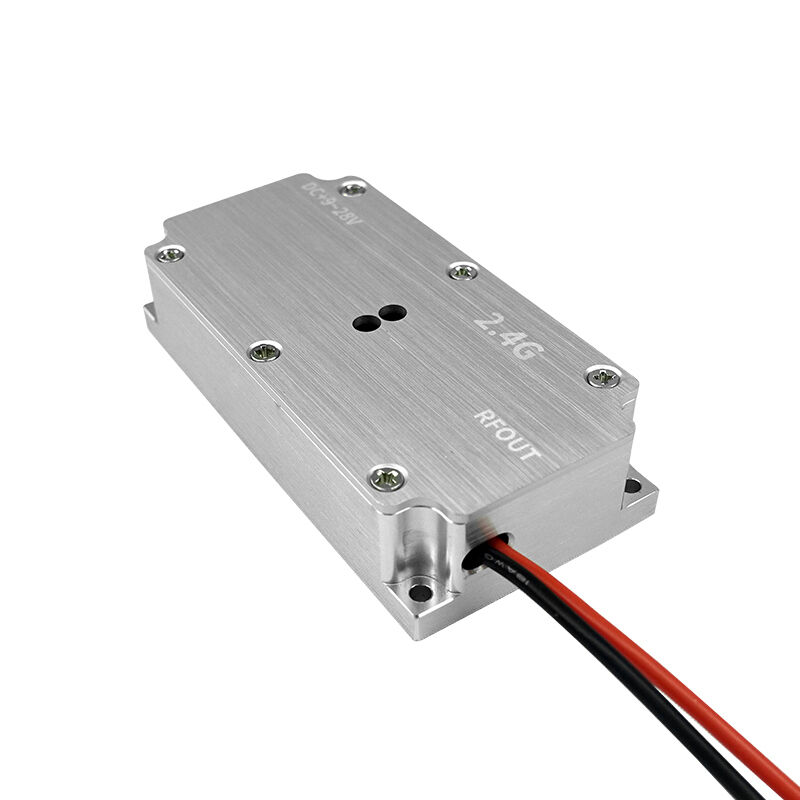

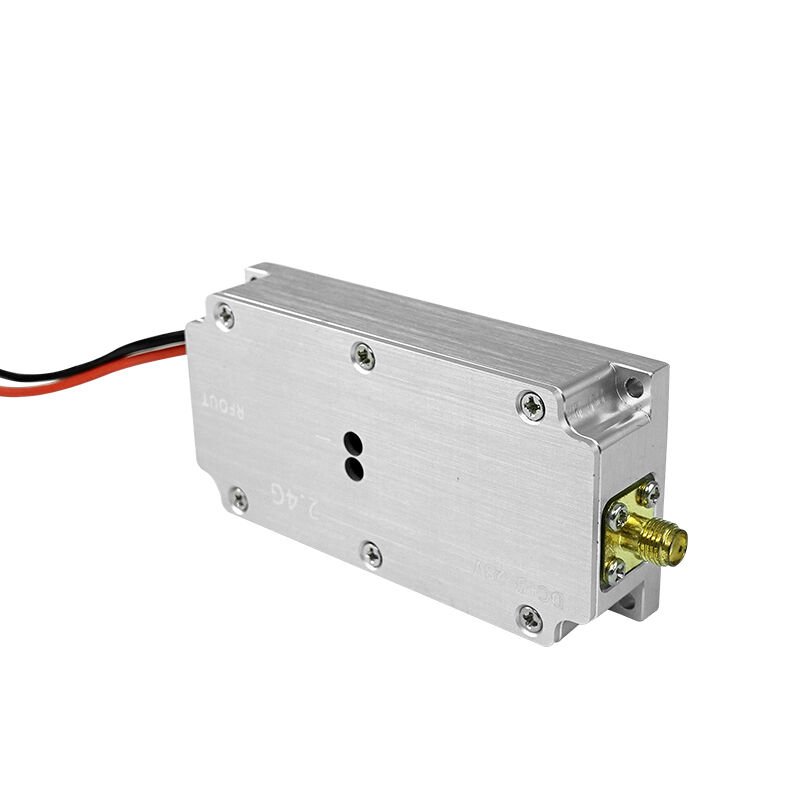

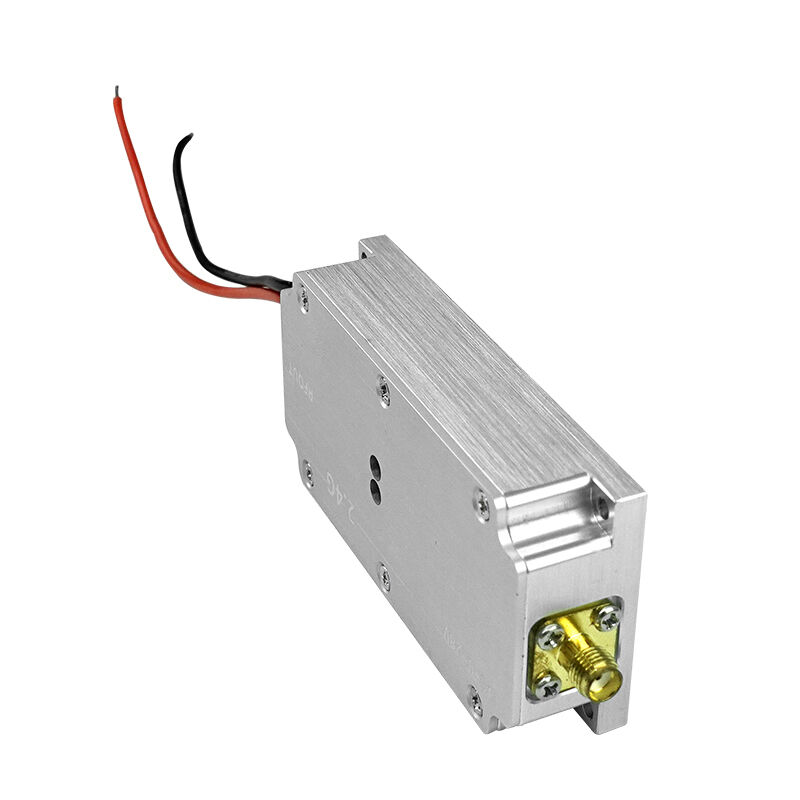

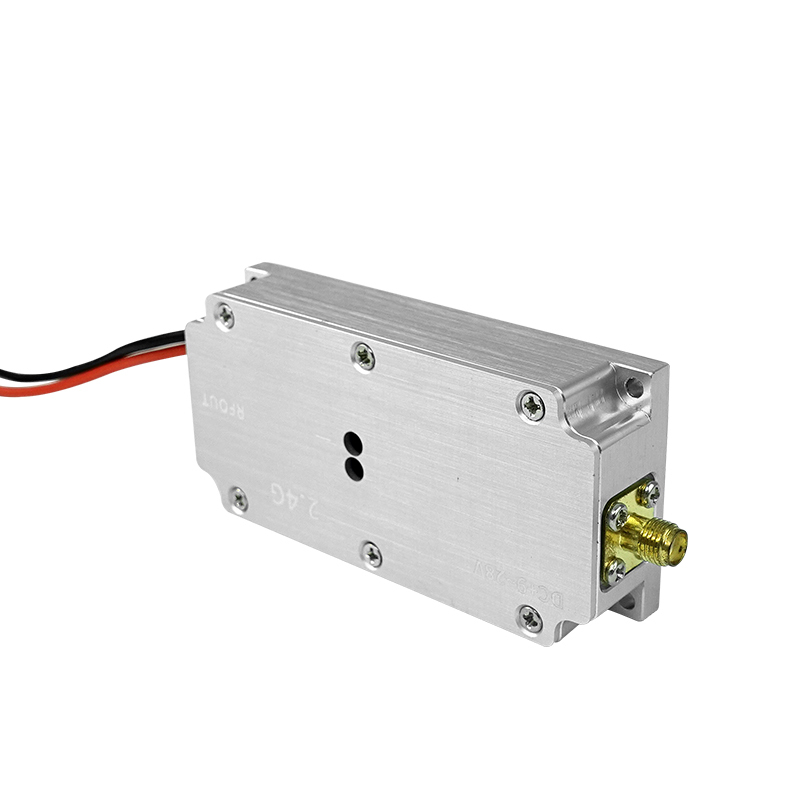

टेक्सिन कम ऊंचाई वाले रक्षा पैनलों में उपयोग के लिए 2.4GHz सिग्नल स्रोत मॉड्यूल का थोक व्यापार करता है
टेक्सिन छोटे आकार का सिग्नल जनरेटर 112 ग्राम का है और 2.4GHz आवृत्ति आउटपुट करता है। इसमें समायोज्य पल्स चौड़ाई, आयाम और पुनरावृत्ति आवृत्ति है, और 12-24V के बीच स्थिर संचालन की आवश्यकता होती है। यह स्पेक्ट्रम विश्लेषकों को कैलिब्रेट और टेस्ट कर सकता है, और इलेक्ट्रॉनिक उपकरणों और सर्किटों को मानक इनपुट सिग्नल प्रदान कर सकता है। इस छोटे सिग्नल जनरेटर का उपयोग पावर एम्पलीफायर के साथ मिलकर जैमिंग डिवाइस बनाने के लिए भी किया जा सकता है जो कम ऊंचाई वाले वातावरण में इलेक्ट्रॉनिक उपकरणों को मानव सुरक्षा से बचाता है।
विशेषताएँ
आवृत्ति :2300-2400mhz
वोल्टेज :12V-24V
आकार :83*40*17mm
वज़न:112g
कनेक्टर :SMA
डेटा शीट
| उत्पाद का नाम | विशेष विवरण | टिप्पणी |
| ऑपरेटिंग वोल्टेज | 24-28 V | |
| आउटपुट आवृत्ति | 50W (47dBm) | |
| Fआवृत्ति रेंज | 300~1200MHz,2.4GHz ISM | अनुकूलित |
| मुख्य आवृत्ति | 433MHz 868MHz 915MHz, 2.4GHz | |
| ऑपरेटिंग करंट | 2.8A | |
| इनपुट कनेक्टर प्रकार | SMA-F | RF इनपुट |
| इनपुट प्रतिबाधा | 50Ω | |
| मॉड्यूल का आकार | 83*40*17mm | |
| ऑपरेटिंग तापमान | -40℃+80℃ | तकनीकी ग्रेड |
फ़ंक्शन घोषणा
1. बुनियादी फ़ंक्शन
काउंटरमेज़र स्रोत के डिजिटल मॉड्यूलेशन सिग्नल पैरामीटर को ट्रैवर्सर के रिमोट कंट्रोल फ़्रीक्वेंसी बैंड के अनुसार सेट किया जाता है, अनुकूलित आवृत्ति को मॉड्यूलेट करें, जैमर सिग्नल को आरएफ एम्पलीफायर से गुजारें, और फिर एंटीना द्वारा आउटपुट करें, वाईफाई सिग्नल का जैमर ड्रोन सिग्नल बनाना
2. अनुप्रयोग विनिर्देश

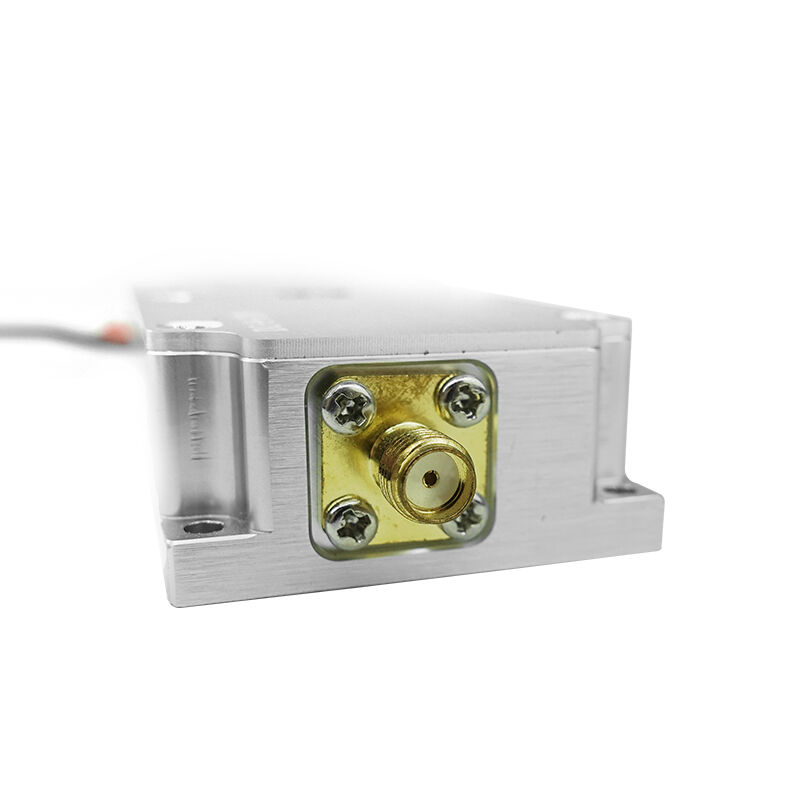

जैमर मॉड्यूल में आरएफ एसएमए कनेक्टर का उपयोग होता है जो 50Ω प्रतिबाधा वाला कनेक्टर है, पावर एम्पलीफायर मॉड्यूल के एसएमए इनपुट इंटरफ़ेस से कनेक्ट करें, और पावर एम्पलीफायर मॉड्यूल के आउटपुट को ट्रांसमिटिंग एंटीना से कनेक्ट करें, इंटरफ़ेस प्रतिबाधा सुसंगत होनी चाहिए
एकीकरण के बाद, काम करने का तापमान मॉड्यूल के काम करने के तापमान से अधिक नहीं होना चाहिए।
मुख्य सूचना
• बिजली आपूर्ति को 24V 1A ले जाने की आवश्यकता है
• जब आउटपुट पावर > 5W हो, तो गर्मी को मजबूत करना आवश्यक है
विघटन उपचार जैसे थर्मल गोंद, हीट सिंक और कूल फैन
• बिजली आपूर्ति से पहले एंटीना या लोड को पहले जोड़ा जाना चाहिए
