| उत्पत्ति के प्लेस: | चीन |
|---|---|
| ब्रांड नाम: | TX TELSIG |
| प्रमाणन: | SGS,ISO9001 |
| मॉडल संख्या: | TX-S030 |
| न्यूनतम आदेश मात्रा: | 1 |
| मूल्य: | बातचीत योग्य |
| पैकेजिंग विवरण: | टिकाऊ मामला या बॉक्स |
| प्रसव के समय: | 2 कार्य दिवस में |
| भुगतान शर्तें: | टी/टी, पेपैल, वेस्टर्न यूनियन, आदि |
| आपूर्ति की क्षमता: | 100,000 पीसी / माह |
| प्रकार: | GaN जैमर मॉड्यूल | आवृत्ति: | स्वनिर्धारित |
|---|---|---|---|
| शक्ति: | 30W | पाना: | 43डीबीआई |
| चर्म -संबंधी: | अल्युमीनियम | आकार: | 104*40*17मिमी |
| वज़न: | 0.13 किग्रा | स्विच नियंत्रण: | 24-28 वी |
| प्रमुखता देना: | आरएफ फ्रीक्वेंसी जैमर,हाई पावर सेल फोन जैमर,10 चैनल फोन वाईफाई सिग्नल जैमर |
||

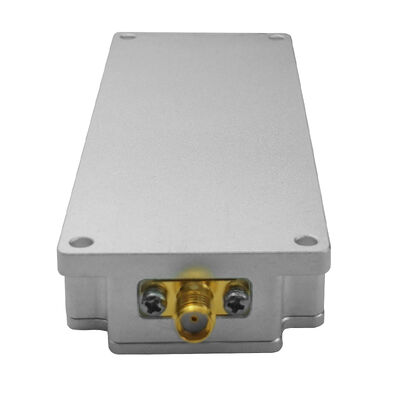

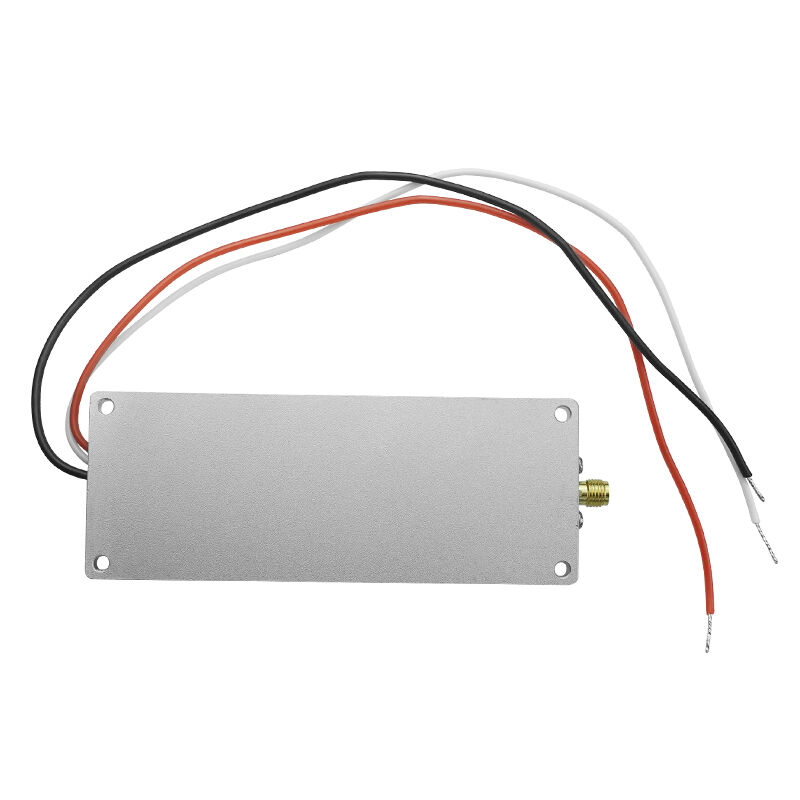

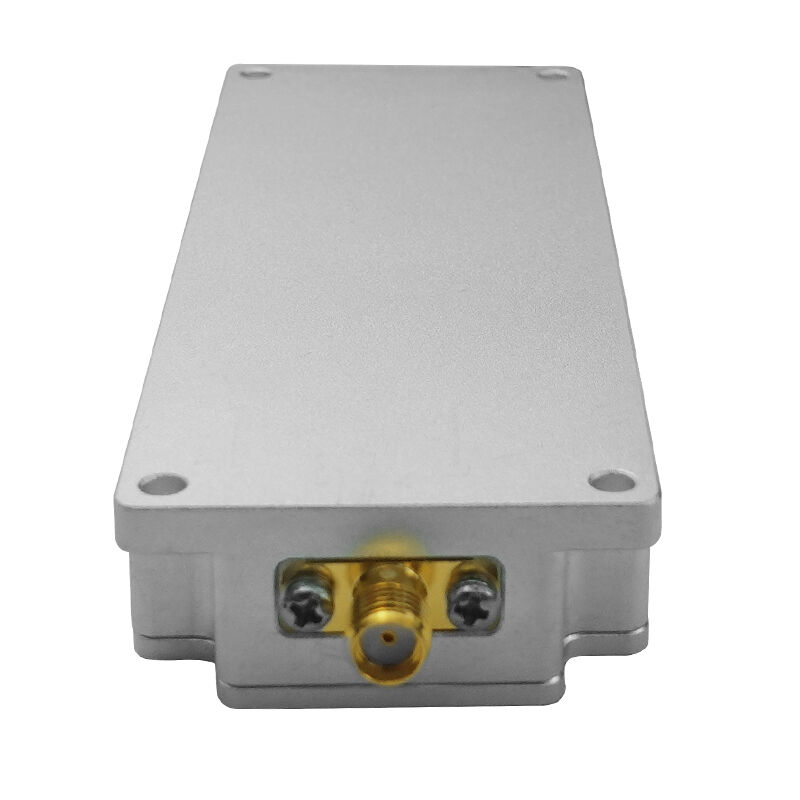

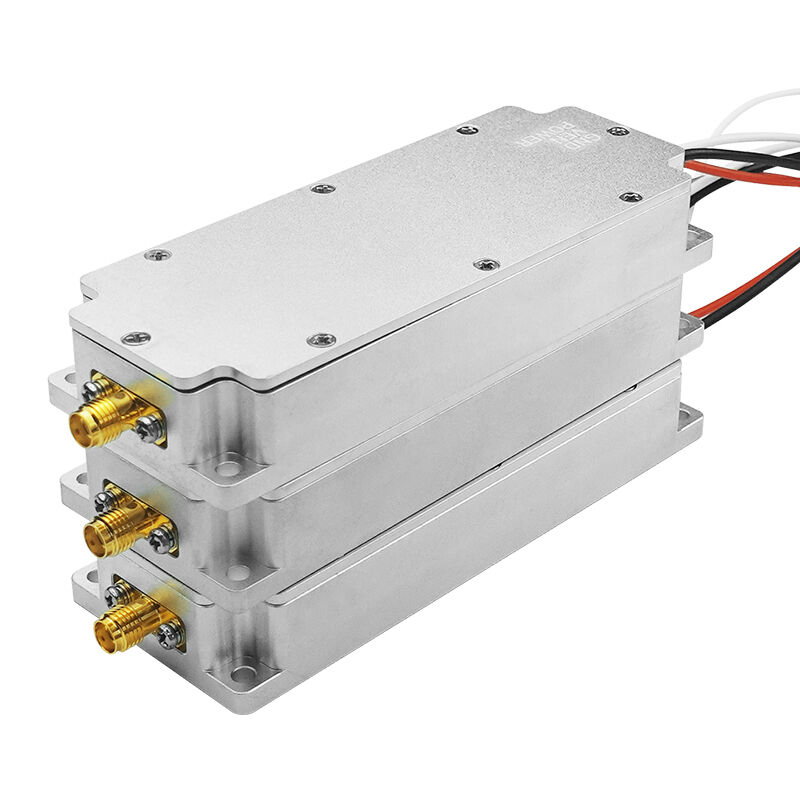

20W 30W GaN SAM कनेक्टर आरएफ जैमर मॉड्यूल DJI कम ऊंचाई अर्थव्यवस्था के लिए रक्षा
यह एक वायरलेस सूचना सुरक्षा मॉड्यूल है जो 890-960 मेगाहर्ट्ज संकेतों के लिए समर्पित है, या अनुकूलित समर्थन है। इस मॉड्यूल में उच्च औसत आउटपुट शक्ति, अच्छी इन-बैंड सपाटता,और ऊपरी और निचले साइडबैंड के बीच छोटे ऑफसेट.
उपयोग के लिए सावधानी
मॉड्यूल का उपयोग करने से पहले ग्राहक पहले संबंधित गर्मी अपव्यय उपायों, एंटीना कनेक्शन और बिजली कनेक्शन विन्यस्त करना होगा
-- शीतलन उपायों के बारे में
* उच्च आउटपुट शक्ति के कारण, मॉड्यूल उपयोग में आने पर गर्म हो जाएगा
* कृपया मॉड्यूल को कम तापमान और उच्च दक्षता बनाए रखने के लिए मॉड्यूल में हीट सिंक और कूलिंग पंखे जोड़ना सुनिश्चित करें
* यदि कोई संबंधित गर्मी अपव्यय उपाय नहीं हैं, तो मॉड्यूल शॉर्ट सर्किट या सीधे क्षतिग्रस्त हो जाएगा
-- एंटीना कनेक्शन के बारे में
कनेक्ट करते समय, आप पहले एंटीना पर पेंच करना होगा, तो सामने के अंत स्रोत उपकरण कनेक्ट, और अंत में बिजली की आपूर्ति
-- बिजली कनेक्शन
बिजली आपूर्ति समर्थन वोल्टेज DC24-28V
जब बिजली की आपूर्ति 28V है, मॉड्यूल का उपयोग प्रभाव बेहतर है
| 890-960mhz 30W आरएफ पावर एम्पलीफायर विनिर्देश | ||||
| नहीं. | पद | डेटा | इकाई | नोट्स |
| 1 | आवृत्ति | ८९०-९६० | एमएचजेड | |
| 2 | कार्य तापमान | -40~+70 | °C | |
| 3 | अधिकतम आउटपुट पावर | 30 | W | |
| 4 | कार्यरत वोल्टेज | 24-28 | वी | 24-28V सब ठीक है |
| 5 | मैक्स गेन | 46 | डीबी | |
| 6 | अधिकतम करंट | 2.3 | ए | |
| 7 | आउटपुट कनेक्टर | SMA-महिला | यदि आवश्यक हो | |
| 8 | आउटपुट कनेक्टर | N/F 50Ω | अनुकूलित | |
| 9 | पावर एम्पलीफायर की दक्षता | 45 | जब अधिकतम आउटपुट | |
| 10 | स्विच नियंत्रण | 24-28 | वी | वोल्टेज के समान |
| 11 | स्थिर तरंग संरक्षण | ठीक है | ||
| 12 | तापमान संरक्षण | 75° | °C | |
| 13 | आकार | 104*40*17 | मिमी | |
| 14 | वजन | 0.13 | किलो | |
