| उत्पत्ति के प्लेस: | चीन |
|---|---|
| ब्रांड नाम: | TX TELSIG |
| प्रमाणन: | SGS, ISO9001 |
| मॉडल संख्या: | TXSZS80008 |
| न्यूनतम आदेश मात्रा: | 1 |
| मूल्य: | बातचीत योग्य |
| पैकेजिंग विवरण: | टिकाऊ मामला या बॉक्स |
| प्रसव के समय: | 5-8 दिन |
| भुगतान शर्तें: | एल/सी, टी/टी, पेपैल, आदि, डी/ए, वेस्टर्न यूनियन, मनीग्राम |
| आपूर्ति की क्षमता: | 100000/माह |
| आवृति सीमा: | 800-915 | वोल्टेज: | 12-24V |
|---|---|---|---|
| शक्ति: | 8W | पाना: | 39dB |
| आउटपुट स्थिरता: | 1dB | योजक: | एसएमए/महिला |
| आउटपुट कनेक्टर VSWR: | ≤1.30 | बाहरी खोल का आकार: | 89*43*15 |
| वज़न: | 90 ग्राम | ||
| प्रमुखता देना: | आरएफ पावर एम्पलीफायर,रेडियो फ्रीक्वेंसी एम्पलीफायर |
||

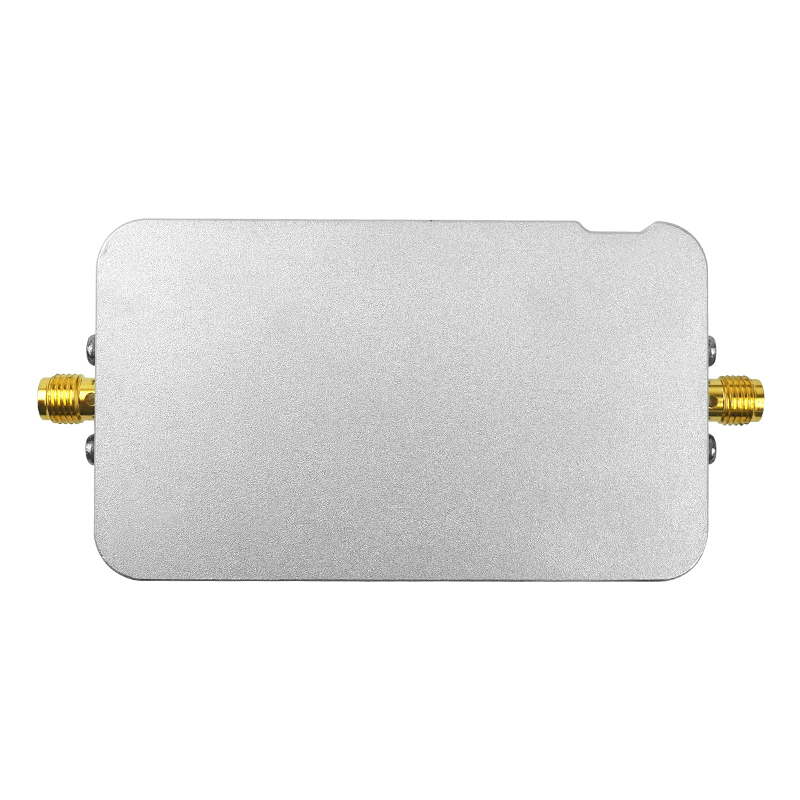

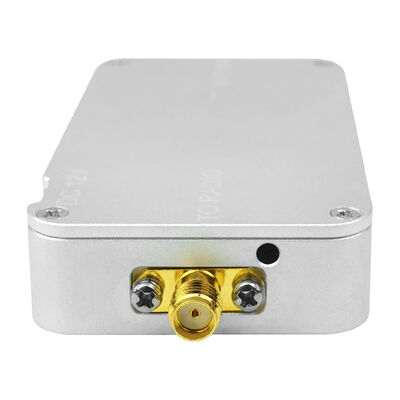

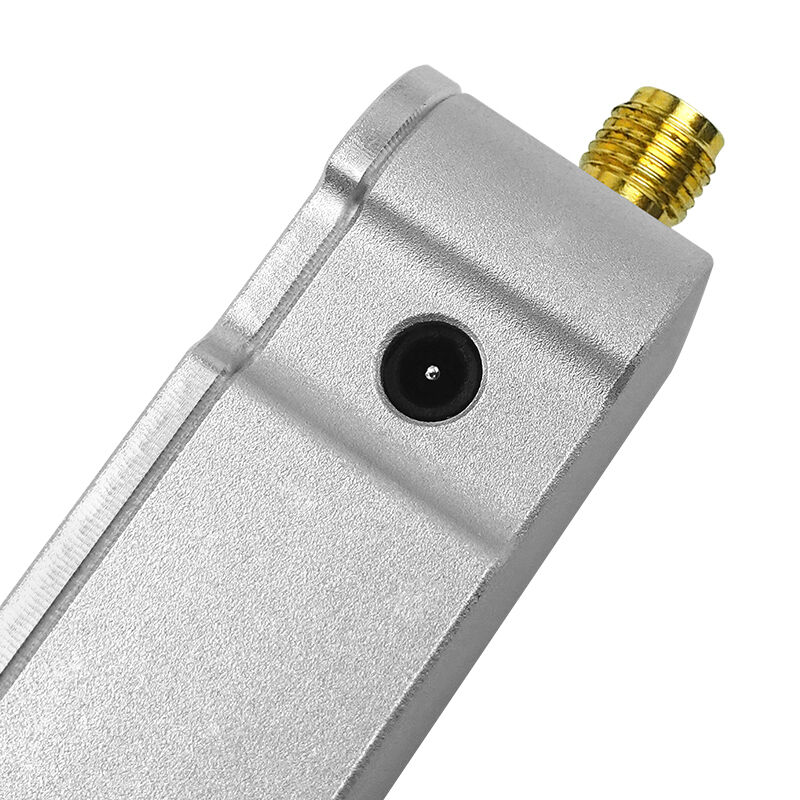

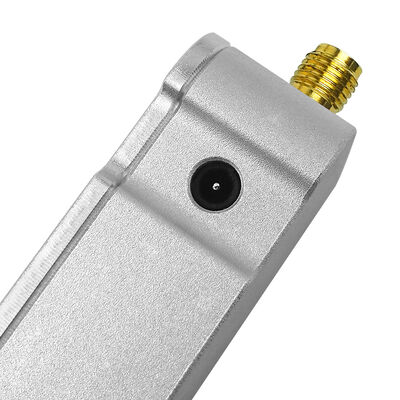

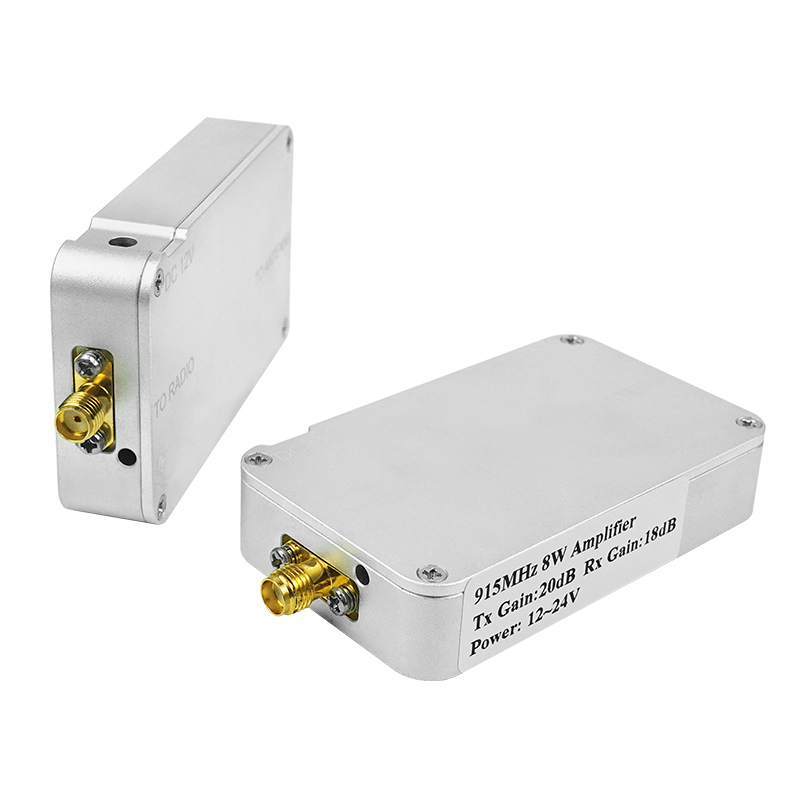

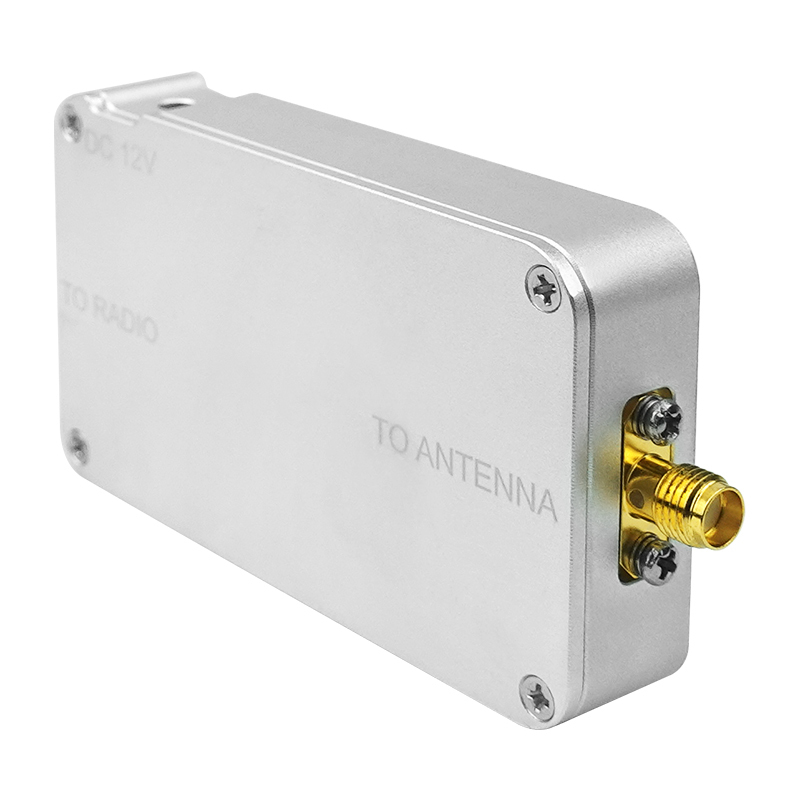

अनुकूलित 8W 4W 10W दोहरी बैंड 800mhz 900mhz सिग्नल बूस्टर पावर एम्पलीफायर मॉड्यूल
यह मॉड्यूल उच्च औसत आउटपुट शक्ति, अच्छी इन-बैंड सपाटता और ऊपरी और निचले साइड बैंड के बीच छोटे ऑफसेट का है।मॉड्यूल की आवृत्ति बैंड और आउटपुट शक्ति ग्राहक की जरूरतों के अनुसार अनुकूलित किया जा सकता हैहम 4W, 8W और 10W की विभिन्न शक्ति रेटिंग के साथ विकल्प प्रदान करते हैं। यह एम्पलीफायर 12-24V की वोल्टेज रेंज के तहत स्थिर रूप से काम कर सकता है और इसमें मजबूत विरोधी हस्तक्षेप क्षमताएं हैं।यह उच्च परिभाषा छवि संचरण विन्यास के साथ ड्रोन और एफपीवी उपकरणों की छवि को प्रभावी ढंग से बढ़ा सकता है.
विशेषताएं
■डुअल बैंड सिग्नल एचडी बूस्टर
■ मैच वोल्टेज 12-24V
■ अनुकूलित 4W 8W 10W
■ कार्य करंट लगभग 1 ए
■ प्राप्त करने और उत्सर्जित करने में सक्षम।
■ वीएसडब्ल्यूआर सुरक्षा 1 से कम है।3
■ छोटे आकार और हल्के वजन के लिए पोर्टेबल
डाटा शीट
| नहीं. | पद | डेटा | इकाई |
| 1 | आवृत्ति | 800-915 (अनुकूलित) | मेगाहर्ट्ज |
| 2 | परीक्षण वोल्टेज | 12 से 24 | वी |
| 3 | वर्तमान | 1.2 | ए |
| 4 | आउटपुट | 8 | W |
| 5 | लाभ | 39 | डीबी |
| 6 | आउटपुट स्थिरता | 1 | डीबी |
| 7 | कनेक्टर | एसएमए / महिला | |
| 8 | आउटपुट कनेक्टर VSWR | ≤1.30 (बिना पावर और वीएनए परीक्षण) | |
| 9 | विद्युत आपूर्ति तार | रेड+ब्लैक+एनेबल वायर | |
| 10 | नियंत्रण सक्षम करें | उच्च ON निम्न Off | |

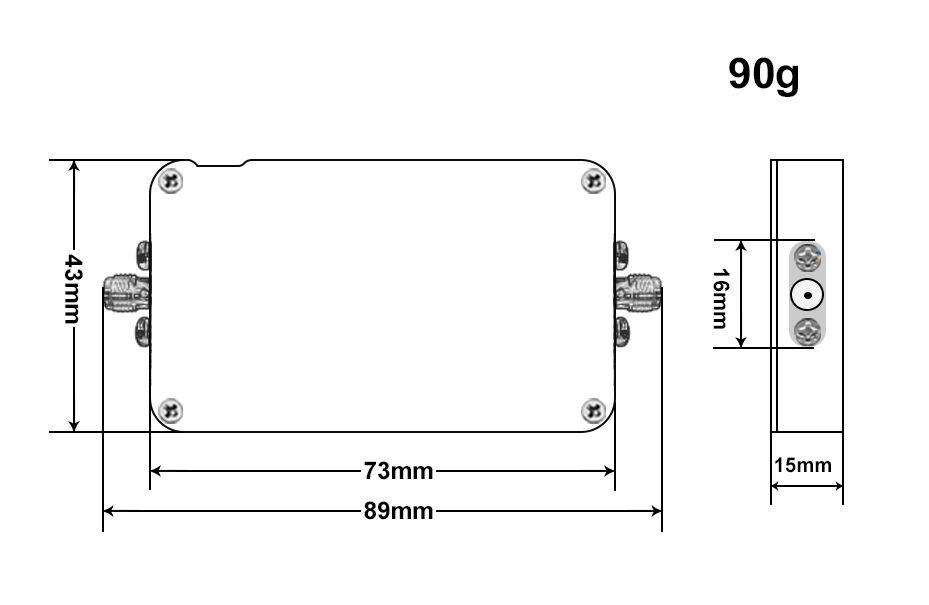

| 11 | बाहरी खोल का आकार | 89*43*15 | मिमी |
| 13 | वजन | 90 | घ |
| 14 | कार्य तापमान | -40~+65 | °C |
| 15 | बाहरी खोल सामग्री | एल्यूमीनियम | |
| 16 | कंपन की आवश्यकता | कार लोड ठीक है | |
आवेदन
■ ड्रोन एक्सटेंडर
■ सिग्नल बूस्टर
a) तापमानः -40°C+70°C;
b) परिचालन सापेक्ष आर्द्रताः 5%~95%, गैर-संक्षेपण;
(ग) वायुमंडलीय दबावः (७०१०६) केपीए;
घ) आर्द्रता और गर्मीः उच्च तापमान और उच्च सापेक्ष आर्द्रता वाले वातावरण में काम कर सकता है जिसमें तापमान 40°C से कम नहीं और सापेक्ष आर्द्रता 95% से कम नहीं है;
ई) भंडारण तापमानः -40°C+125°C;
f) भंडारण आर्द्रताः 5%~98%, गैर-संक्षेपण।
