| उत्पत्ति के प्लेस: | चीन |
|---|---|
| ब्रांड नाम: | TeXin |
| प्रमाणन: | SGS, ISO9001 |
| मॉडल संख्या: | SZS10W2400 |
| न्यूनतम आदेश मात्रा: | 1 |
| मूल्य: | बातचीत योग्य |
| पैकेजिंग विवरण: | टिकाऊ मामला या बॉक्स |
| प्रसव के समय: | 5-8 दिन |
| भुगतान शर्तें: | एल/सी, टी/टी, वेस्टर्न यूनियन, पेपैल, आदि |
| आपूर्ति की क्षमता: | 1000प्रति माह |
| आवृति सीमा: | 2300-2400 मेगाहर्ट्ज | शक्ति: | 10W |
|---|---|---|---|
| वोल्टेज: | 12-31V(अनुकूलित) | लाभ (प्रकार): | 40dB |
| आकार: | 79*59*19मिमी | वज़न: | 171 जी |
| कार्यप्रणाली: | हाई-डेफ़िनिशन छवि ट्रांसमिशन सिग्नल | भंडारण तापमान: | -40 ℃ ~ + 150 ℃ |

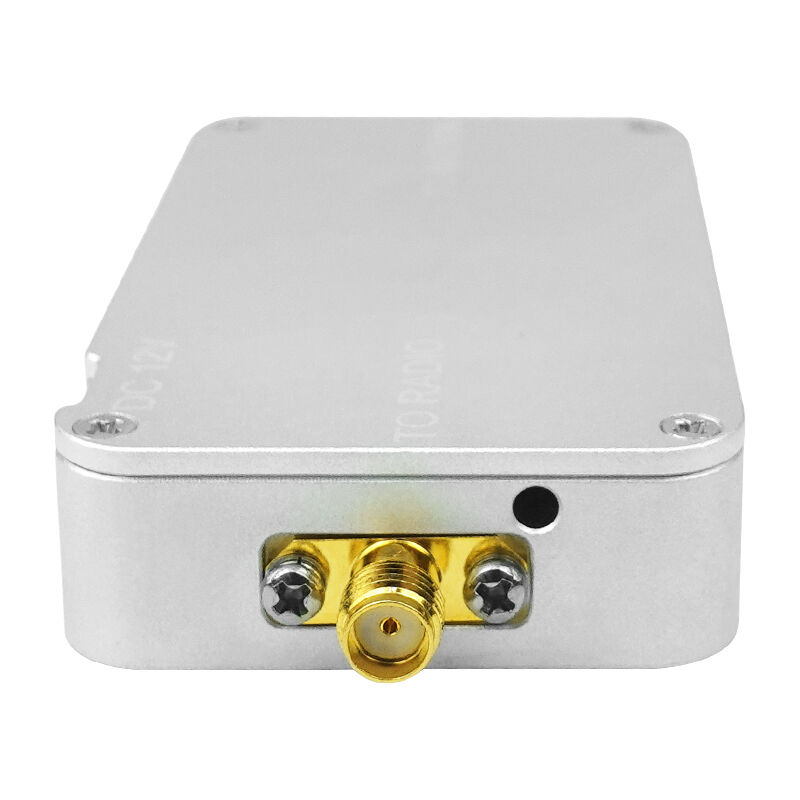

| आरएफ कनेक्टर: | एसएमए-महिला | ||
| प्रमुखता देना: | रेडियो फ्रीक्वेंसी एम्पलीफायर,एमआईसी पावर एम्पलीफायर; |
||

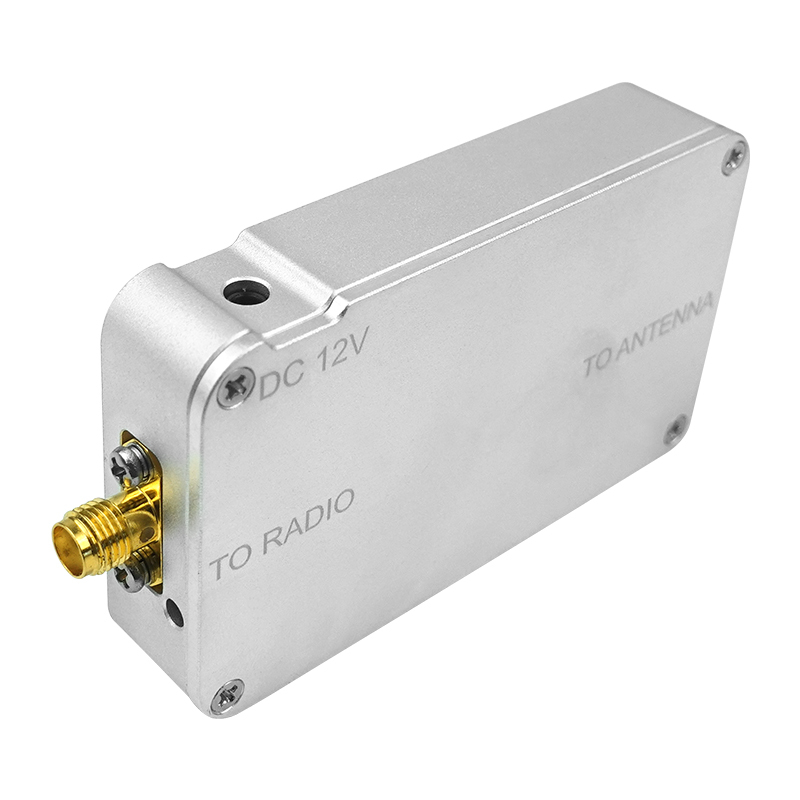

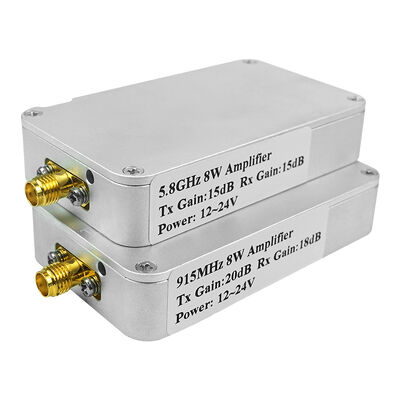

आरएक्स के साथ टीएक्स वाईफाई 2.4 गीगाहर्ट्ज 10W 12V दोहरी बैंड fpv ड्रोन सिग्नल एक्सटेंडर आरएफ पावर एम्पलीफायर
यह उत्पाद अग्रणी एकल वाहक मॉड्यूलेशन तकनीक को अपनाता है, एक बहुत लंबी वायु संचरण दूरी और मजबूत विरोधी हस्तक्षेप क्षमता है,और आवृत्ति विस्तार प्रौद्योगिकियों जैसे प्रत्यक्ष अनुक्रम (डीएसएसएस) और और्गोनल आवृत्ति विभाजन मल्टीप्लेक्सिंग (ओएफडीएम) के साथ मेल खाता है, जो वायरलेस आरएफ संचार दूरी का बहुत विस्तार करता है जबकि यह सुनिश्चित करता है कि वायरलेस उपकरणों की संचरण दर अपरिवर्तित बनी रहे। उत्पाद के छोटे आकार के फायदे हैं,उच्च दक्षता, अच्छी रैखिकता, स्थिरता और विश्वसनीयता।
विशेषताएं
■ 2300-2400 आवृत्ति रेंज
■ 12-31V वोल्टेज विकल्प
■ कार्य करंट लगभग 1A
■ ऑपरेटिंग आर्द्रता 95% तक आर्द्रता
■ इनपुट ट्रिगर पावर Min:10dBm Max:26dBm
■ EVM:3%@33dBm 802.11g 54Mbps OFDM 64QAM BW 20MHz
■ 16dB±1 लाभ प्राप्त करना
■ ट्रांसमिशन लाभ 18dB±1
■ TX/RX स्विच समय देरी <1 us
डाटा शीट
| कार्यात्मक इकाई | पैरामीटर | मिनी | विशिष्ट मूल्य | अधिकतम | इकाई | टिप्पणी |
|
सामान्य आवश्यकताएं |
डुप्लेक्स मोड | टीडीडी | ||||
| परिचालन आवृत्ति | 2300 | 2400 | मेगाहर्ट्ज | अनुकूलित | ||
| आपूर्ति वोल्टेज | 12 | 24 | 31 | वी | ||
| परिचालन तापमान | -40 | 70 | °C | |||
|
प्रेषक मार्ग |
ट्रांसमीटर लाभ | 10 | 20 | 40 | डीबी | अनुकूलित |
| अधिकतम आउटपुट शक्ति ((P1dB) | 47 | डीबीएम | ||||
| रैखिक आउटपुट शक्ति | 40 | डीबीएम | ईवीएम<3% | |||
|
EVM@Pout=38dBm |
-30 |
डीबी |
802.11g 54Mbps OFDM 64QAM BW 20MHz |
|||
| बैंड में उतार-चढ़ाव | 0.4 | 0.5 | डीबी | |||
| कार्य करंट | 1 | 1.2 | ए | @Pout=40dBm, VCC=24V | ||
| स्विचिंग देरी | 1 | हम | ||||
| दूसरा हार्मोनिक | -65 | -50 | डीबीसी | |||
| दूसरा हार्मोनिक | -60 | डीबीसी | ||||
|
प्राप्त करने का मार्ग |
लाभ प्राप्त करना | 15 | 17 | 25 | डीबी | अनुकूलित |
| शोर का आंकड़ा | 2.5 | 3 | डीबी | |||
| कार्य करंट | 10 | mA | ||||
| बैंड में उतार-चढ़ाव | 0.3 | डीबी | ||||
कार्य और भंडारण वातावरण की आवश्यकताएं
a) तापमानः -40°C+70°C;
(ख) कार्यशील सापेक्ष आर्द्रताः 5%~95%, कोई संघनक नहीं;
(ग) वायुमंडलीय दबावः (७०१०६) केपीए;
(घ) आर्द्रता: उच्च तापमान और उच्च सापेक्ष आर्द्रता वाले वातावरण में काम करने में सक्षम है, जिसमें तापमान 40°C से कम नहीं और सापेक्ष आर्द्रता 95% से कम नहीं है;
ई) भंडारण तापमानः -40°C+125°C;
f) भंडारण आर्द्रताः 5%~98%, कोई संघनक नहीं।
उपयोग के लिए सावधानी
यदि आउटपुट शक्ति 5W से अधिक और ऊपर है, यह गर्मी अपव्यय को मजबूत करने के लिए सिफारिश की है
उपचार,जैसे हीट सिंक जोड़ना या एक पंखा जोड़ना।
कनेक्ट करते समय, आप पहले एंटीना पर पेंच करना चाहिए, तो सामने के अंत स्रोत डिवाइस कनेक्ट, और अंत में आपूर्ति शक्ति
कृपया पावर एम्पलीफायर के अनुरूप सही वोल्टेज का उपयोग करें.
बिक्री के बाद सेवाः
हमारी कंपनी वारंटी अवधि के दौरान सहमत जिम्मेदारी और कर्तव्य का प्रदर्शन करेगा
ग्राहक की प्रतिक्रिया और प्रश्नों का त्वरित उत्तर
सभी उत्पाद 1 वर्ष की वारंटी और जीवन भर रखरखाव सेवा का आनंद लें
अक्सर पूछे जाने वाले प्रश्न
मैं कीमत कैसे प्राप्त कर सकते हैं?
हम आम तौर पर 24 घंटे के भीतर बोली के बाद हम अपनी जांच प्राप्त. यदि आप बहुत तत्काल कीमत प्राप्त करने के लिए कर रहे हैं, कृपया हमें अपने
ईमेल करें ताकि हम आपकी पूछताछ को प्राथमिकता दें।
आप निर्माण कर रहे हैं?
हाँ, हम असली कारखाने शेन्ज़ेन चीन में स्थित हैं, हम सभी उत्पादों अनुकूलित का समर्थन करते हैं.और हम भी आप द्वारा कारखाने का दौरा समर्थन करते हैं.
माल की गुणवत्ता की गारंटी कैसे दी जाए?
हमारे पास उन्नत तकनीक और परीक्षण उपकरण हैं, शिपमेंट से पहले हम 100% परीक्षण करेंगे।
