| उत्पत्ति के प्लेस: | चीन |
|---|---|
| ब्रांड नाम: | TX |
| प्रमाणन: | SGS, ISO9001 |
| मॉडल संख्या: | TXSZS520010 |
| न्यूनतम आदेश मात्रा: | 1 |
| मूल्य: | बातचीत योग्य |
| पैकेजिंग विवरण: | टिकाऊ मामला या बॉक्स |
| प्रसव के समय: | 5-8 दिन |
| भुगतान शर्तें: | टी/टी, अलीबाबा, पेपैल, यूएसडीटी, अलीपे, वीचैट, आदि, एल/सी, डी/ए, डी/पी, मनीग्राम |
| आपूर्ति की क्षमता: | 100000/माह |
| आवृति सीमा: | 5100-5200 मेगाहर्ट्ज 5700-5800 | लाभ (प्रकार): | 40dB |
|---|---|---|---|
| बिजली उत्पादन: | 10W | मौजूदा: | 0.3a |
| योजक: | एसएमए/महिला | वज़न: | 171 जी |

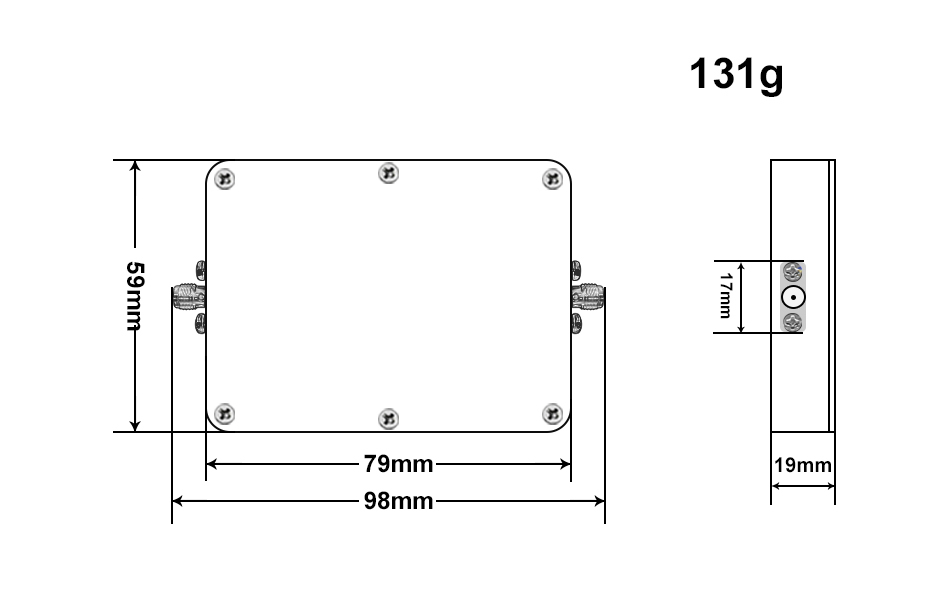

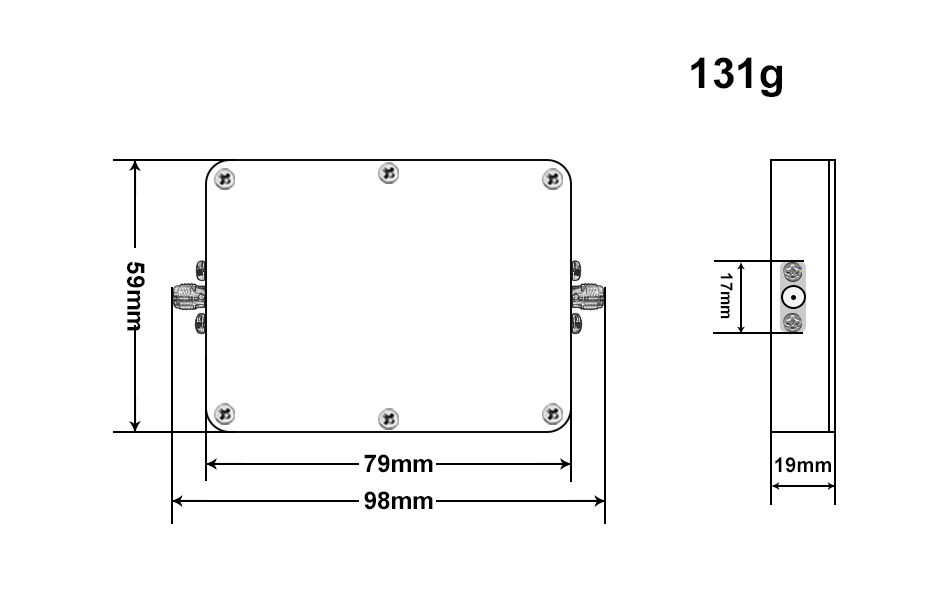

| आकार: | 79*59*19मिमी | सामग्री: | अल्युमीनियम |
| वोल्टेज: | 12 ~ 28v | ||
| प्रमुखता देना: | आरएफ पावर एम्पलीफायर,रेडियो फ्रीक्वेंसी एम्पलीफायर |
||

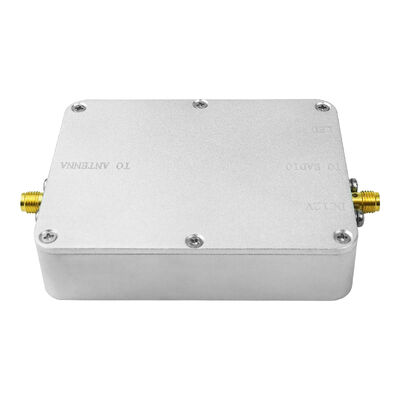

वाईफाई 5g 5.2ghz 5.8ghz 10W HD सिग्नल बूस्टर डुअल बैंड पावर एम्पलीफायर ड्रोन सिग्नल एक्सटेंडर के लिए
TXSZS520010 विशेष रूप से उच्च-परिभाषा छवि लंबी दूरी के ट्रांसमिशन सिग्नल बूस्टर डुअल बैंड पावर एम्पलीफायर मॉड्यूल के लिए डिज़ाइन किया गया है। मॉड्यूल सिंगल-कैरियर मॉड्यूलेशन तकनीक लेता है ताकि सिग्नल लंबी दूरी तक हवा से प्रसारित हो सके और इसमें मजबूत एंटी-इंटरफेरेंस क्षमता हो। TXSZS520010 छोटे आकार और मजबूत सिग्नल ट्रांसमिशन की विशेषता है, इसका व्यापक रूप से वायरलेस संचार और रेडियो फ्रीक्वेंसी क्षेत्रों में उपयोग किया जाता है।
विशेषताएँ
■ 5100-5200GHz 5700-5200GHz आवृत्ति रेंज
■ 40dB लाभ (Typ) आउटपुट
■ इंट्राबैंड उतार-चढ़ाव 0.3 db
■ MMCX-KEF इनपुट कनेक्टर 50 Ω
■ MMCX-KEF इनपुट कनेक्टर 50 Ω
■ बिजली आपूर्ति वोल्टेज 12~31V विकल्प
■ तापमान:-40～+70℃
■ RFout +RFinput+इनेबल वायर
■ सिंगल-कैरियर मॉड्यूलेशन तकनीक
अनुप्रयोग
■ वायरलेस संचार क्षेत्र
■ ड्रोन FPV उत्साही
TXSZS520010 डेटा शीट
| कार्यात्मक इकाई | पैरामीटर | MINI | विशिष्ट मान | अधिकतम | इकाई | टिप्पणी |
|
सामान्य आवश्यकताएँ |
डुप्लेक्स मोड | TDD | ||||
| ऑपरेटिंग आवृत्ति | 5100 | 5800 | मेगाहर्ट्ज | अनुकूलित | ||
| बिजली आपूर्ति वोल्टेज | 12 | 24 | 31 | V | ||
| ऑपरेटिंग तापमान | -40 | 70 | ℃ | |||
|
ट्रांसमीटर तरीका |
ट्रांसमीटर लाभ | 18±1 | 22±1 | डीबी | अनुकूलित | |
| अधिकतम आउटपुट पावर (P1dB) | 47 | dBm | ||||
| रैखिक आउटपुट पावर | 31 | dBm | EVM<5% | |||
|
EVM@Pout=38dBm |
-30 |
डीबी |
|
|||
| इन-बैंड उतार-चढ़ाव | 0.3 | 0.3 | डीबी | |||
| कार्यकारी धारा | 0.3 | 0.25 | ए | @Pout=40dBm, VCC=24V | ||
| स्विचिंग विलंब | 1 | us | ||||
| दूसरा हार्मोनिक | -65 | -50 | डीबीसी | |||
| दूसरा हार्मोनिक | -60 | डीबीसी | ||||
|
रिसीविंग तरीका |
लाभ प्राप्त करें | 14 | 15 | डीबी | अनुकूलित | |
| शोर आकृति | 2.5 | 3 | डीबी | |||
| कार्यकारी धारा | 11 | एमए | ||||
| इन-बैंड उतार-चढ़ाव | 0.2 | डीबी | ||||
TXSZS520010 भंडारण पर्यावरण आवश्यकताएँ
a) तापमान: -40～+70℃;
b) ऑपरेटिंग सापेक्षिक आर्द्रता: 5%～95%, गैर-संघनक;
c) वायुमंडलीय दबाव: (70～106) kPa;
d) आर्द्रता और गर्मी: उच्च तापमान और उच्च-सापेक्षिक-आर्द्रता वाले वातावरण में संचालित हो सकता है जिसका तापमान 40℃ से कम नहीं है और सापेक्षिक आर्द्रता 95% से कम नहीं है;
e) भंडारण तापमान: -40～+125℃;
f) भंडारण आर्द्रता: 5%～98%, गैर-संघनक।

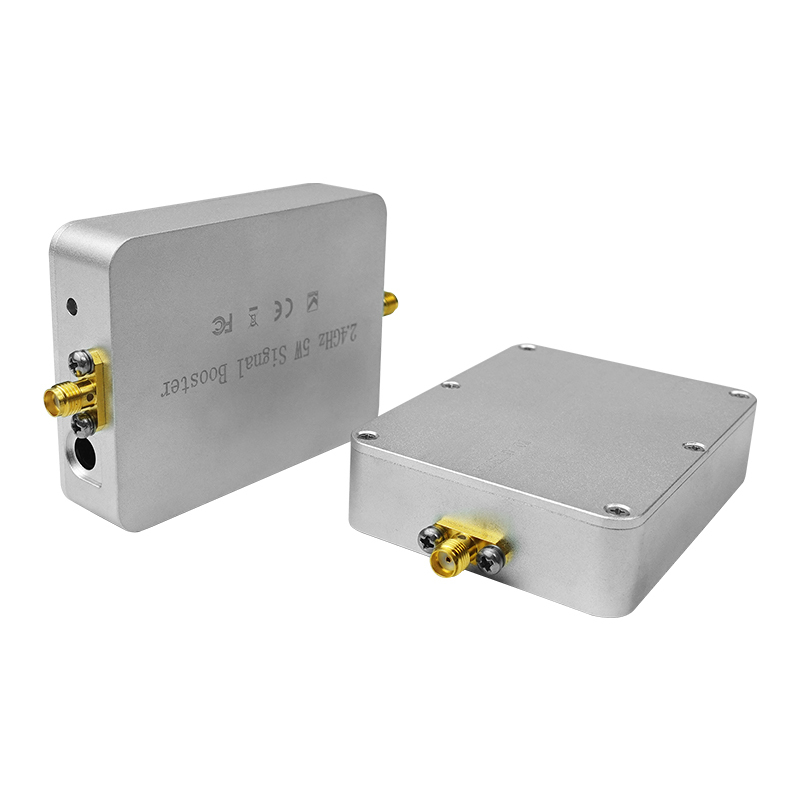

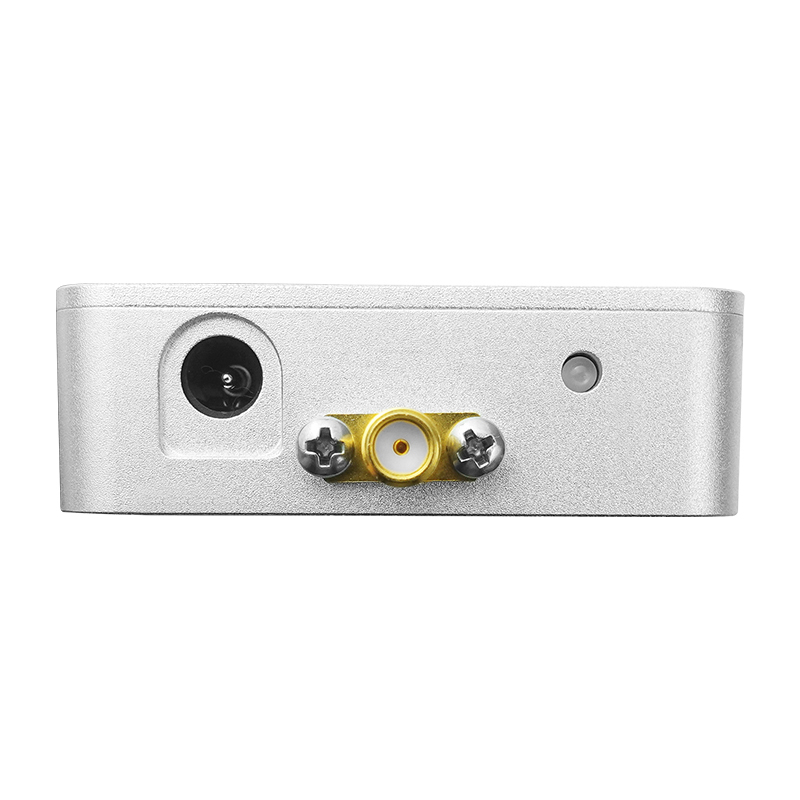

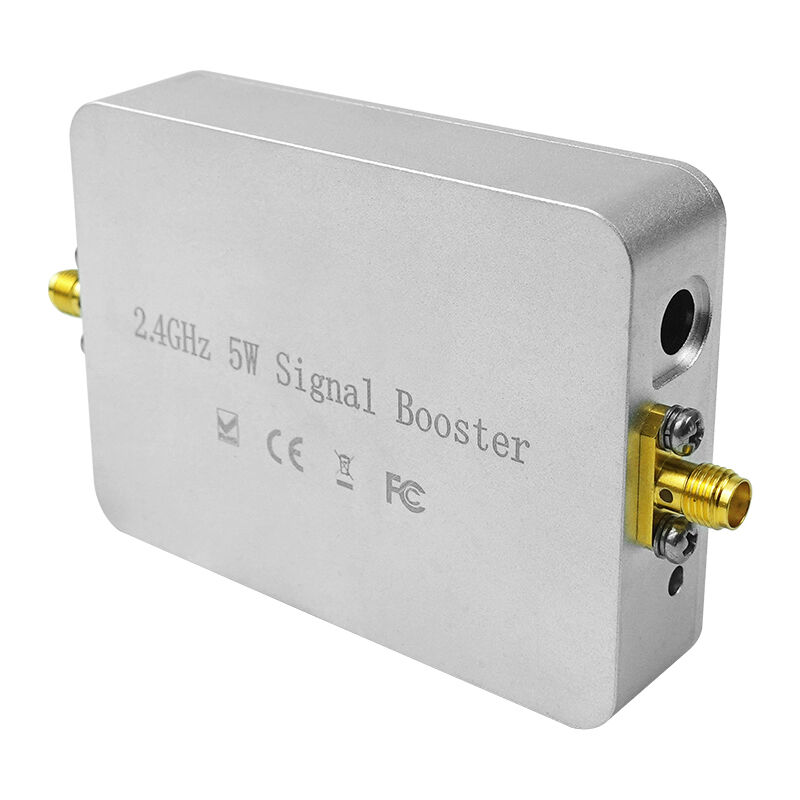

TXSZS520010 विस्तृत चित्र
TXSZS520010 सेवा बेचें
उपयोगकर्ता निर्देश: हम ऑनलाइन विवरण फोटो चित्रण और वीडियो पेश कर सकते हैं; स्थानीय निर्देश भी उपलब्ध हैं लेकिन अतिरिक्त लागत के साथ ऑनलाइन तकनीकी सहायता: हमारे पेशेवर इंजीनियर तकनीकी समस्याओं के साथ ग्राहकों की सहायता करेंगे
बिक्री के बाद सेवा:
हमारी कंपनी वारंटी अवधि के दौरान सहमत जिम्मेदारी और कर्तव्य का निर्वहन करेगी
ग्राहक प्रतिक्रिया और प्रश्नों का त्वरित उत्तर
सभी उत्पाद 1 वर्ष की वारंटी और जीवन भर रखरखाव सेवा का आनंद लेते हैं
