| उत्पत्ति के प्लेस: | चीन |
|---|---|
| ब्रांड नाम: | TX TELSIG |
| प्रमाणन: | SGS, ISO9001 |
| मॉडल संख्या: | TX-P030VGNS |
| न्यूनतम आदेश मात्रा: | 1 |
| मूल्य: | Negotiated |
| पैकेजिंग विवरण: | पीई फोम के साथ बॉक्स |
| आपूर्ति की क्षमता: | प्रति माह 10000 पीसी |
| आवृत्ति: | 20-30(अनुकूलित) | परीक्षण वोल्टेज: | DC28V |
|---|---|---|---|
| मौजूदा: | 3 ए | उत्पादन: | 30-100W (अनुकूलित) |
| पाना: | 45-50dB | आउटपुट स्थिरता: | 1dB |
| योजक: | एसएमए/महिला | आउटपुट कनेक्टर VSWR: | ≤1.30 (कोई शक्ति और वीएनए परीक्षण नहीं) |
| विद्युत आपूर्ति तार: | लाल+काला+सक्षम वायर | नियंत्रण सक्षम करें: | हाई ऑन लो ऑफ |
| बाहरी खोल का आकार: | 145*53*20मि.मी | माउंट छेद: | 139*48मिमी |
| वज़न: | 290 ग्राम | कार्य तापमान: | -20 ~+70 ℃ |
| बाहर की छिलका सामग्री: | अल्युमीनियम | कंपन की आवश्यकता: | कार लोड ठीक है |
| प्रमुखता देना: | वाईफाई सेलफोन जैमर,मोबाइल फोन सिग्नल जैमर |
||

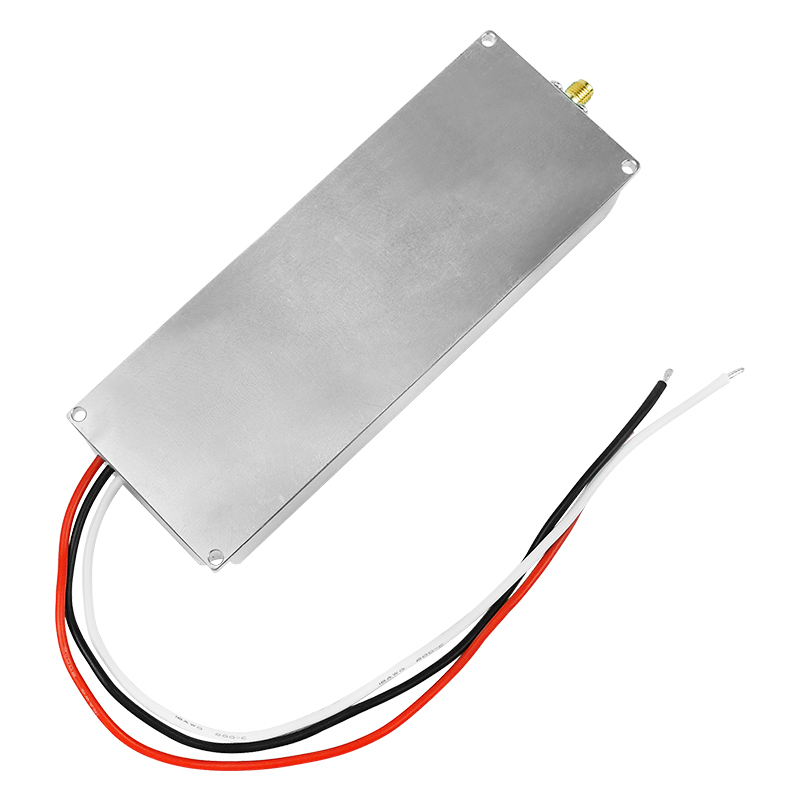

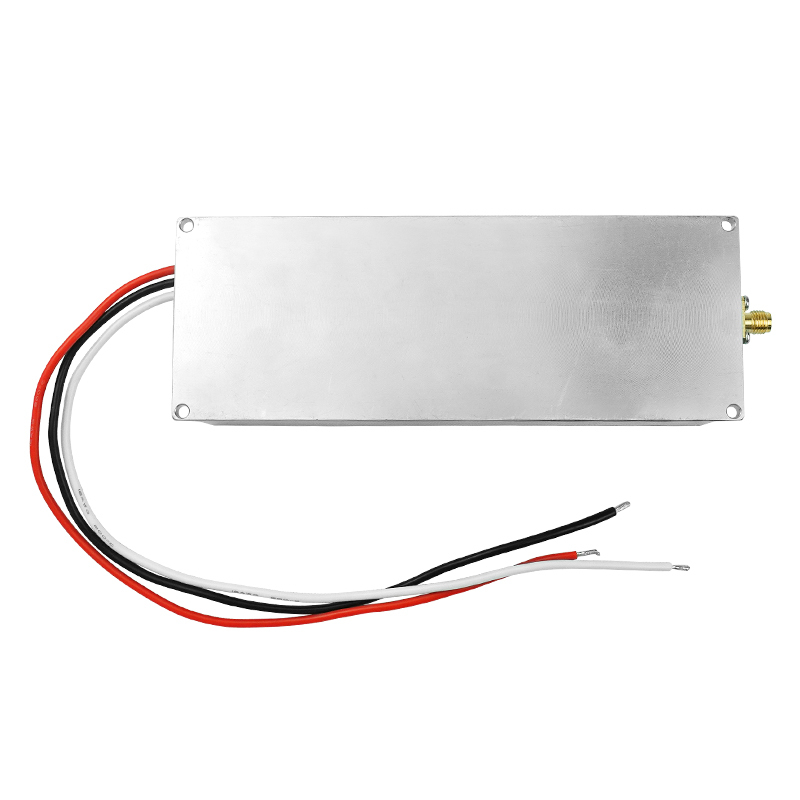

यह एक अनुकूलन योग्य, उच्च-प्रदर्शन आरएफ पावर एम्पलीफायर मॉड्यूल है। यह 20–30W की निरंतर आउटपुट पावर प्रदान करता है 20–100MHz रेंज के भीतर उपयोगकर्ता-परिभाषित फ़्रीक्वेंसी बैंड में। यह मॉड्यूल उच्च औसत आउटपुट पावर, अच्छे इन-बैंड फ्लैटनेस और ऊपरी और निचले साइड बैंड के बीच छोटे ऑफसेट का है। मॉड्यूल के फ़्रीक्वेंसी बैंड और आउटपुट पावर को ग्राहक की ज़रूरतों के अनुसार अनुकूलित किया जा सकता है।
*नो-सिग्नल-सोर्स संस्करण उपलब्ध है।
पैरामीटर
| सं. | आइटम | डेटा | यूनिट |
| 1 | फ़्रीक्वेंसी | 20-30(अनुकूलित) | मेगाहर्ट्ज़ |
| 2 | टेस्ट वोल्टेज | 28 | V |
| 3 | करंट | 4.1 | A |
| 4 | आउटपुट | 30-100(अनुकूलित) | W |
| 5 | लाभ | 45-50 | डीबी |
| 6 | आउटपुट स्थिरता | 1 | डीबी |

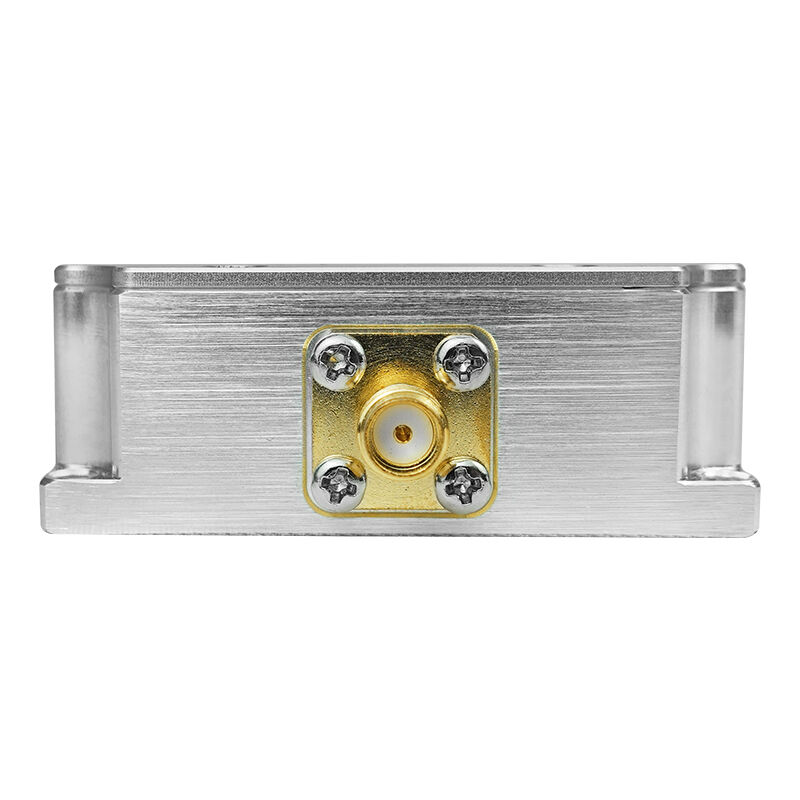

| 7 | कनेक्टर | एसएमए / महिला | |
| 8 | आउटपुट कनेक्टर VSWR | ≤1.30 (कोई पावर और VNA टेस्ट नहीं) | |
| 9 | पावर सप्लाई वायर | लाल+काला+सक्षम वायर | |
| 10 | सक्षम नियंत्रण | उच्च चालू निम्न बंद | |
| 11 | बाहरी शेल का आकार | 145*53*20 | मिमी |
| 12 | माउंट होल | 139*48 | मिमी |
| 13 | वज़न | 290 | g |
| 14 | कार्य तापमान | -40~+65 | ℃ |
| 15 | बाहरी शेल सामग्री | एल्यूमीनियम | |
| 16 | कंपन की आवश्यकता | कार लोड ठीक है | |
मुख्य लाभ: लो-फ़्रीक्वेंसी & कस्टम लचीलापन
लो-फ़्रीक्वेंसी श्रेष्ठता: 20–100MHz बैंड में सिग्नल असाधारण विवर्तन और प्रवेश क्षमताएं रखते हैं। यह जटिल वातावरण में विश्वसनीय सिग्नल कवरेज और जैमिंग प्रभावशीलता को सक्षम बनाता है, जैसे शहरी क्षेत्र, पहाड़ और जंगल, जहां उच्च फ़्रीक्वेंसी बाधित हो सकती हैं।
पूरी तरह से अनुकूलन योग्य फ़्रीक्वेंसी रेंज: मॉड्यूल को 20–100MHz स्पेक्ट्रम के भीतर एक विशिष्ट केंद्र फ़्रीक्वेंसी और बैंडविड्थ पर संचालित करने के लिए तैयार किया जा सकता है। यह विशिष्ट लक्ष्यीकरण
की अनुमति देता है, जिसका उपयोग कुछ यूएवी, विरासत प्रणालियों या विशेष उपकरणों द्वारा किए जाने वाले अद्वितीय संचार, नियंत्रण या नेविगेशन लिंक के लिए किया जाता है।
तकनीकी विशेषताएं और विश्वसनीयता
1. 20-100MHz लो फ़्रीक्वेंसी
2. 30W हाई पावर आउटपुट
3. तापमान सुरक्षा के साथ
4. उच्च लाभ और कम शोर
5. कॉम्पैक्ट और टिकाऊ डिज़ाइन
विशिष्ट अनुप्रयोग
1. सुरक्षा और गोपनीयता: उन स्थानों पर जहाँ गोपनीयता की आवश्यकता होती है, जैसे सरकारी एजेंसियां, सैन्य सुविधाएं और वर्गीकृत बैठक कक्ष, यह अनधिकृत संचार और सूचना प्रसारण को रोक सकता है, जिससे सूचना लीक से बचा जा सकता है।
2. परीक्षा स्थल: उम्मीदवारों को वायरलेस संचार उपकरणों के माध्यम से धोखा देने से रोकने के लिए उपयोग किया जाता है, जिससे परीक्षाओं की निष्पक्षता सुनिश्चित होती है।
3. एंटी-ड्रोन एप्लिकेशन: यह ड्रोन को संचार और नियंत्रण के लिए 8GHz फ़्रीक्वेंसी का उपयोग करने में हस्तक्षेप कर सकता है, जिससे वे नियंत्रण खो सकते हैं या सामान्य रूप से उड़ान भरने में असमर्थ हो सकते हैं, जिससे विशिष्ट क्षेत्रों में हवाई क्षेत्र की सुरक्षा सुनिश्चित होती है।
ध्यान दें
• बेहतर है कि पावर सप्लाई लगभग 28V 6.15A ले जाए जब यह 4.1A पर काम कर रहा हो ताकि इसका स्थिर काम हो सके
• हीट डिसिपेशन उपाय आवश्यक है जिसमें थर्मल ग्लू, उपयुक्त आकार का हीट सिंक और कूलिंग पंखे शामिल हैं
