| उत्पत्ति के प्लेस: | चीन |
|---|---|
| ब्रांड नाम: | TeXin |
| प्रमाणन: | SGS, ISO9001 |
| मॉडल संख्या: | TX-NZ150W |
| न्यूनतम आदेश मात्रा: | 1 |
| मूल्य: | Negotiated |
| पैकेजिंग विवरण: | पीई फोम के साथ बॉक्स |
| प्रसव के समय: | 3 दिन |
| भुगतान शर्तें: | टी/टी, पेपैल, एल/सी, डी/ए, डी/पी, वेस्टर्न यूनियन, आदि |
| आपूर्ति की क्षमता: | 5000 पीसी / माह |
| उत्पाद: | वीसीओ चिप | कार्यशील वोल्टेज: | 5V |
|---|---|---|---|
| तापमान रेंज आपरेट करना: | -40°C~+85°C | वर्तमान खपत(आईसीसी): | 25एमए |
| आवेदन: | सरकार, भाषण केंद्र, चर्च, बैठक कक्ष, आदि। | ||
| प्रमुखता देना: | वोल्टेज कंट्रोल्ड ऑसिलेटर वीसीओ चिप,SM150 वोल्टेज कंट्रोल यूनिट,5V वोल्टेज कंट्रोल यूनिट |
||

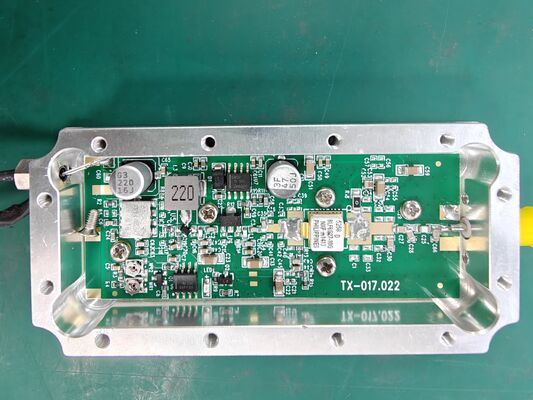

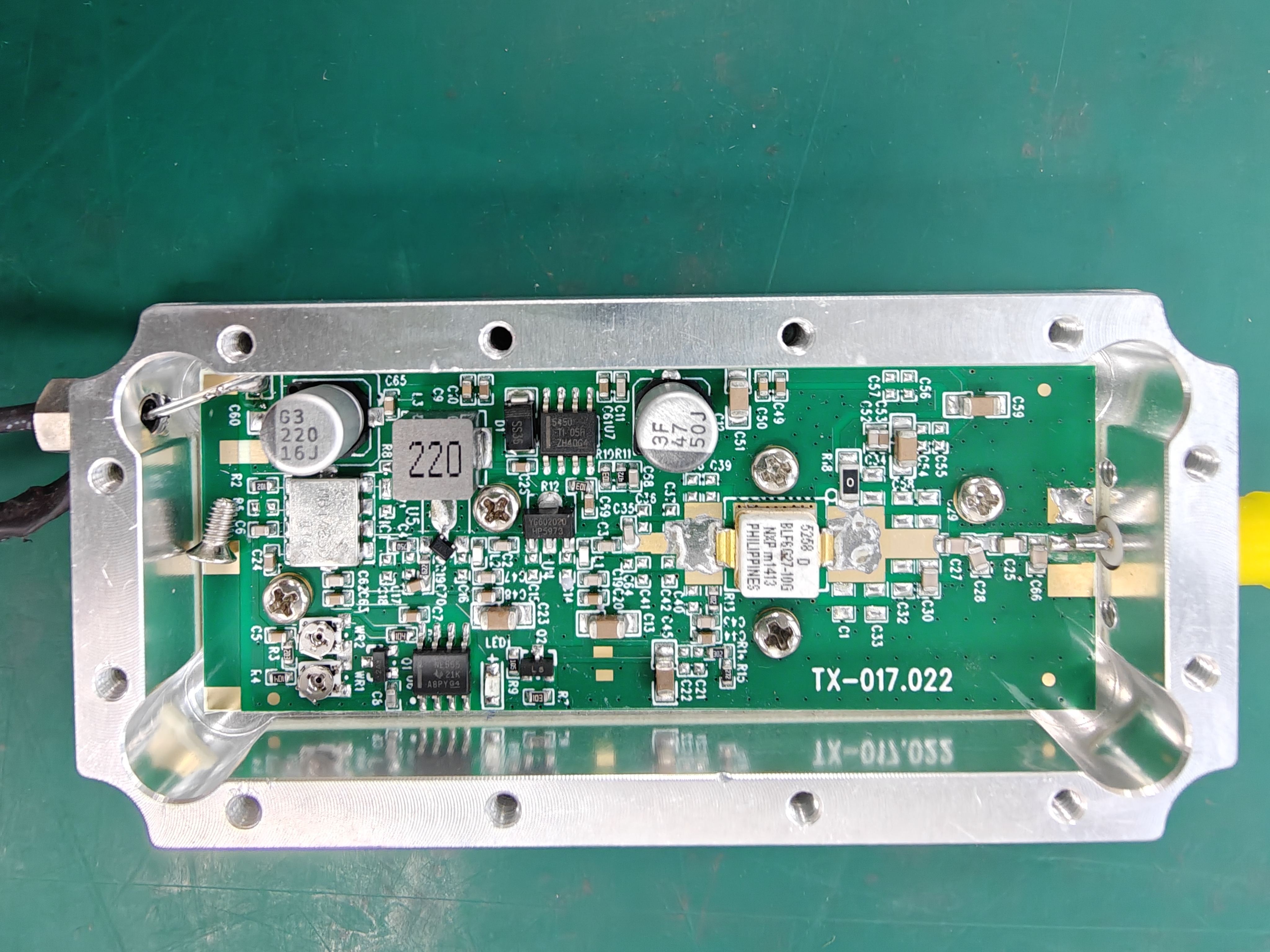

Teixn ब्रांड वोल्टेज नियंत्रित ऑसिलेटर ((VCO) SM150 10dbm 5V संचालित
मॉडल: SM150
विवरण
वीसीओ (वोल्टेज कंट्रोल यूनिट) आरएफ मॉड्यूल का एक अनिवार्य घटक है, जिसका मुख्य कार्य आरएफ सिग्नल को ऊपर (प्रसारण) और नीचे (प्राप्त) में परिवर्तित करना है।यह मुख्य रूप से बेस स्टेशनों में प्रयोग किया जाता है, मोबाइल संचार, और अन्य आरएफ उपकरण।
| पैरामीटर | एमयह | टीसामान्य | एमकुल्हाड़ी | उनिट | टिप्पणी | |
| Wकामकाजी वोल्टेज(Vcc) | 4.75 | 5.0 | 5.25 | वीडीसी | ||
| आउटपुट स्तर | 10 | डीबीएम | Vcc = 5.0 V | |||
| चालू खपत ((Icc) | -- | 25 | mA | |||
| ट्यूनिंग संवेदनशीलता (औसत) | 10 | -- | -- | मेगाहर्ट्ज़/वी | Vt = 0.5 ~ 4.5 V | |
| ट्यूनिंग वोल्टेज (Vt) | 0.5 | -- | 4.5 | वीडीसी | ||
| चरण शोर/वाहक | @1KHzOffset | -- | -65 | dBc/Hz | Vcc = 5.0 V, Vt = 2.5 V | |
| @10KHzऑफसेट | -- | -92 | dBc/Hz | Vcc = 5.0 V, Vt = 2.5 V | ||
| @100KHzऑफसेट | -- | -120 | dBc/Hz | Vcc = 5.0 V, Vt = 2.5 V | ||
| @1MHzऑफसेट | -- | -130 | dBc/Hz | Vcc = 5.0 V, Vt = 2.5 V | ||
| दोलन आवृत्ति | -- 175 | -- -- | 135 -- | मेगाहर्ट्ज | Vcc = 5.0 V, Vt = 0.5 V | |
| ट्यूनिंग टर्मिनल क्षमता | -- | 56 | -- | पीएफ | ||
| दूसरा हार्मोनिक | -- | -- | -15 | डीबीसी | ||
| भार प्रतिबाधा | -- | 50 | -- | ओ | ||
| परिचालन तापमान | -40 | -- | +85 | °C | ||
| आदेश | ईस्पष्टीकरण |
| 1 | वोल्टेज(वीसीसी) |
| 2 | जमीन(GND) |
| 3 | ट्यूनिंग वोल्टेज ((VT) |
| 4 | एन.सी. |
| 5 | जमीन(GND) |
| 6 | आरएफबाहर डालना |
पैकिंग सूची
