| उत्पत्ति के प्लेस: | शेन्ज़ेन चीन |
|---|---|
| ब्रांड नाम: | TeXin |
| प्रमाणन: | CE ISO |
| मॉडल संख्या: | TX-100W |
| न्यूनतम आदेश मात्रा: | 1 |
| मूल्य: | बातचीत योग्य |
| प्रसव के समय: | 5 से 8 दिन |
| भुगतान शर्तें: | एल/सी, डी/ए, डी/पी, टी/टी, वेस्टर्न यूनियन, मनीग्राम |
| आपूर्ति की क्षमता: | 100000/माह |
| आवृति सीमा: | 1200-1500MHz | परीक्षण वोल्टेज: | 28-32वी |
|---|---|---|---|
| मौजूदा: | 10ए | उत्पादन: | 100W |
| पाना: | 50 डीबीएम | योजक: | एन/महिला |
| विद्युत आपूर्ति तार: | लाल+काला+सक्षम वायर | बाहरी खोल का आकार: | 229*90*24 मिमी |
| वज़न: | 0.9 किग्रा | कार्य तापमान: | -40~+65 |
| बाहर की छिलका सामग्री: | अल्युमीनियम | आवेदन: | संचार/विरोधी ड्रोन तंत्र |
| प्रमुखता देना: | PA1200-1500MHz आरएफ पावर एम्पलीफायर,100W आरएफ पावर एम्पलीफायर,एंटी ड्रोन मॉड्यूल आरएफ पावर एम्पलीफायर |
||

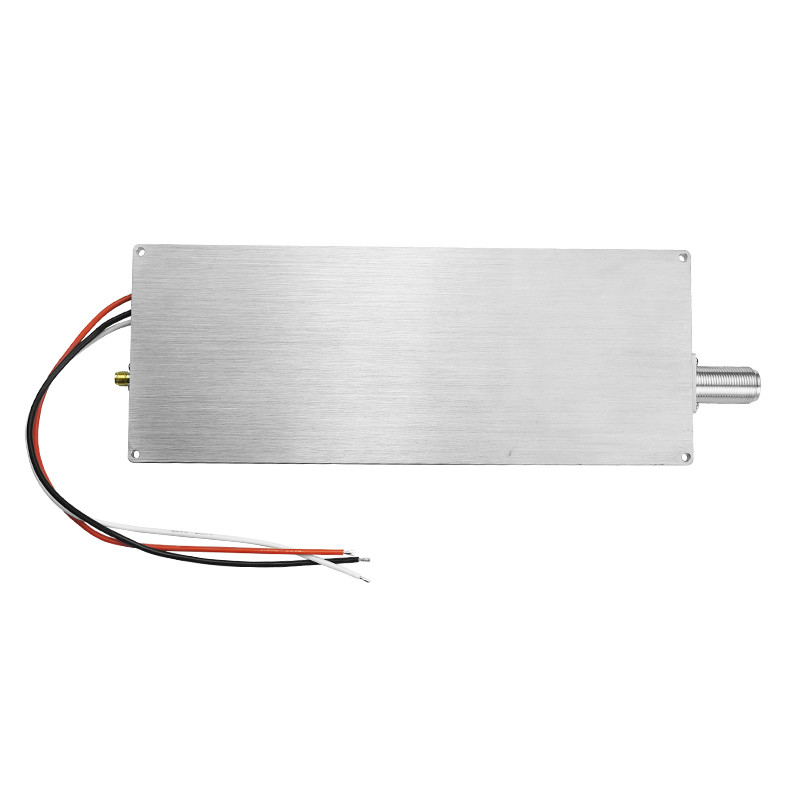

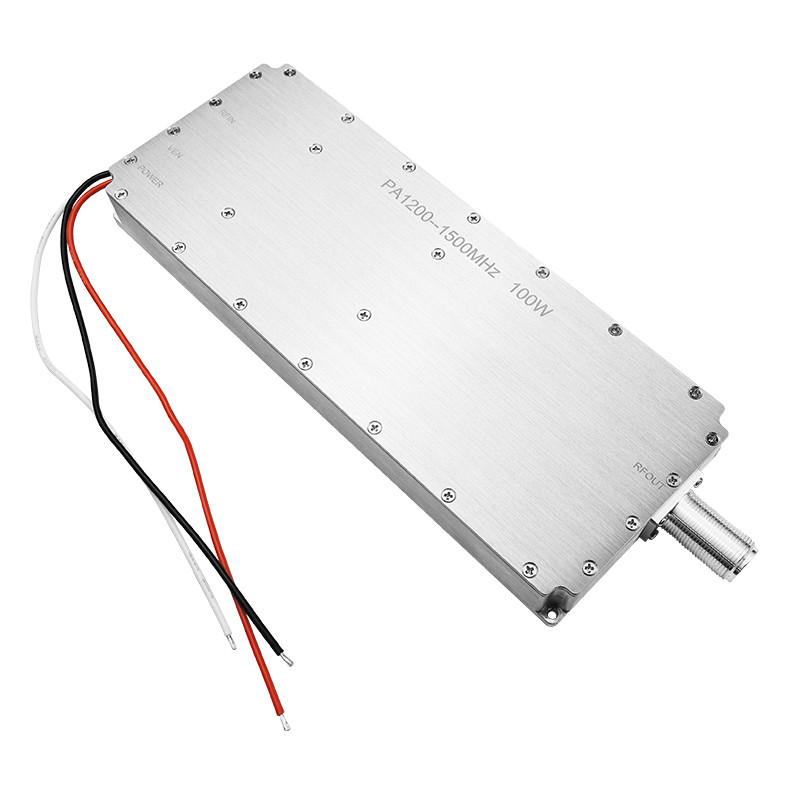

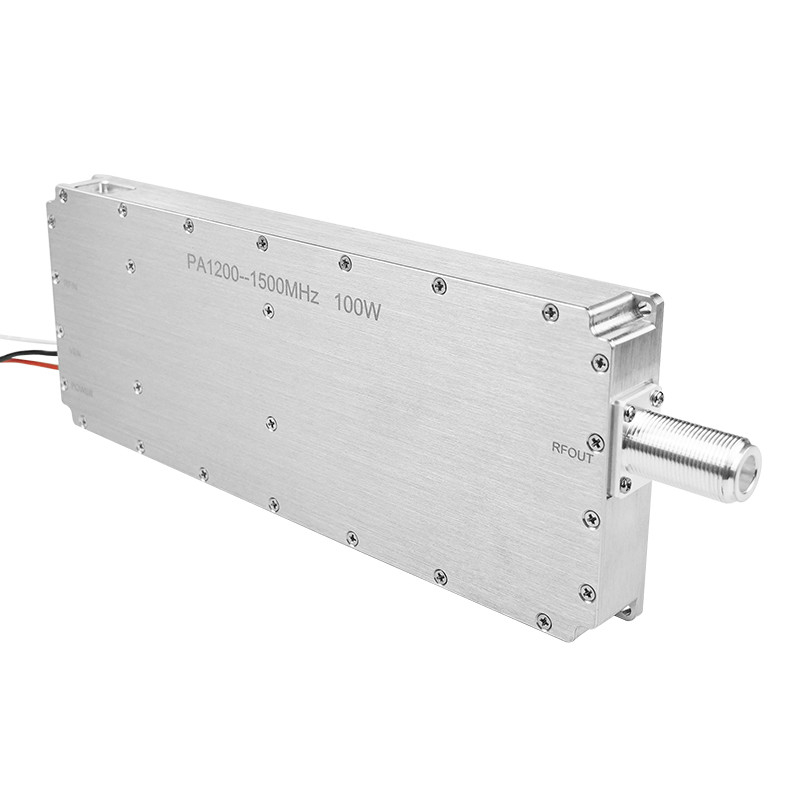

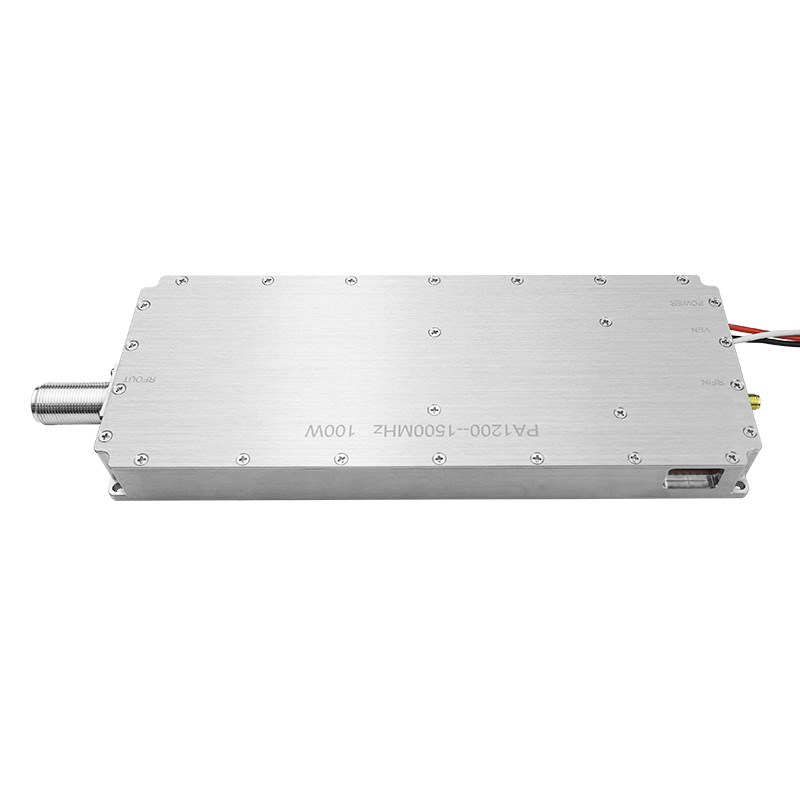

लॉन्ग एन टाइप कनेक्टर 100W PA1200-1500MHz आरएफ पावर एम्पलीफायर द्विदिश एंटी ड्रोन मॉड्यूल
यह लॉन्ग एन टाइप कनेक्टर हाई पावर 100W द्विदिश आरएफ पावर एम्पलीफायर मॉड्यूल है, मॉड्यूल की मुख्य विशेषताएं स्थिर इनपुट 0-10dB, लंबा आउटपुट कनेक्टर और अल्ट्रा-वाइड बैंडविड्थ प्राप्त करने में सक्षम हैं। ग्राहक अपनी आवश्यकताओं के अनुसार सिग्नल स्रोत के बिना या बाहरी सिग्नल स्रोत के साथ समाधान चुन सकते हैं।
पावर एम्पलीफायर में कोई सिग्नल स्रोत नहीं बनाया गया है, इसे सिग्नल बेस स्टेशन टॉवर में लगाया जा सकता है, यह उपयोग किए जाने वाले संचार संकेतों को प्राप्त और बढ़ा सकता है। बाहरी सिग्नल स्रोतों का उपयोग आमतौर पर ड्रोन के लिए हस्तक्षेप संकेतों के रूप में किया जाता है। उपयोग के परिदृश्य की परवाह किए बिना, यह ब्रॉडबैंड एम्पलीफायर अपेक्षाकृत अच्छे परिणाम प्राप्त कर सकता है।
उत्पाद विनिर्देश
| नहीं। | वस्तु | डेटा | इकाई |
| 1 | आवृत्ति | 1200-1500 | MHz |
| 2 | परीक्षण वोल्टेज | 28-32 | V |
| 3 | वर्तमान | 10 | A |
| 4 | आउटपुट | 100 | W |
| 5 | लाभ | 50 | dbm |
| 6 | आउटपुट स्थिरता | 1 | dB |
| 7 | इनपुट स्थिरता | 0-10 | dB |
| 8 | कनेक्टर | N / महिला | |
| 9 | आउटपुट कनेक्टर VSWR | ≤1.30 (कोई पावर और VNA परीक्षण नहीं) | |

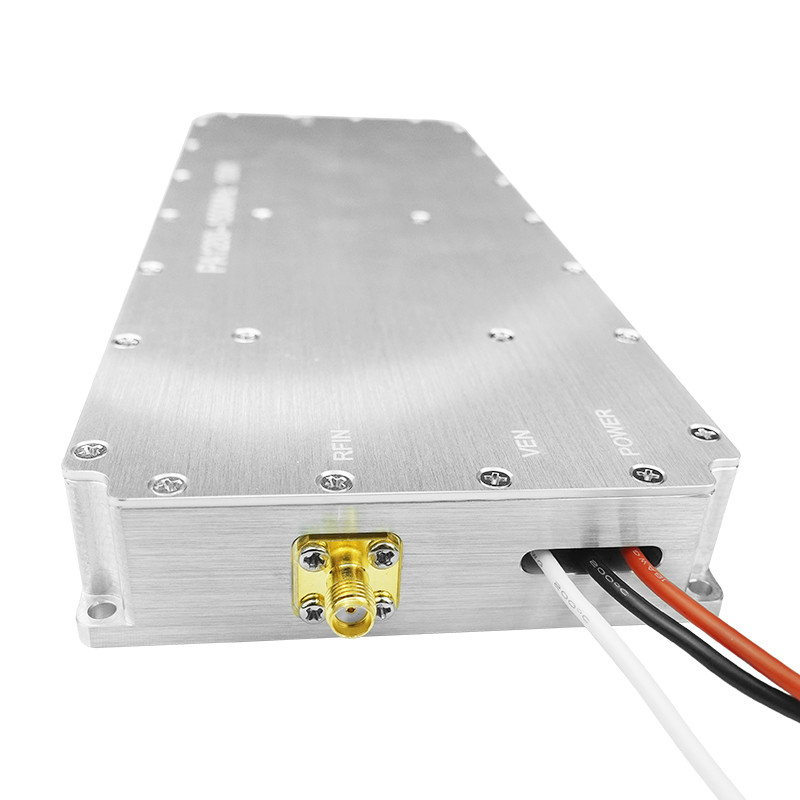

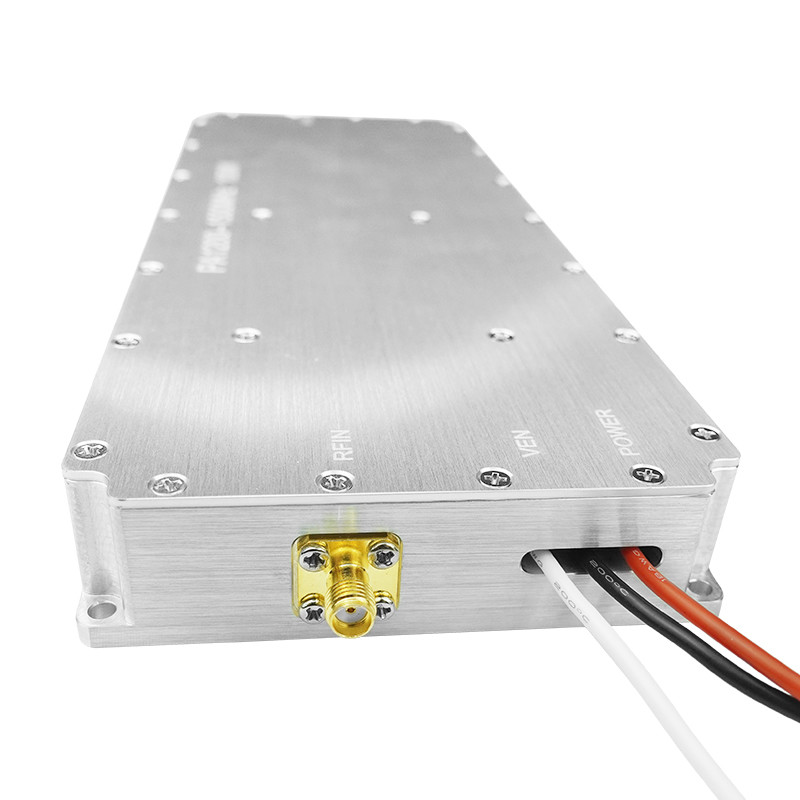

| 10 | बिजली आपूर्ति तार | लाल+काला+सक्षम तार | |
| 11 | नियंत्रण सक्षम करें | उच्च चालू निम्न बंद | |

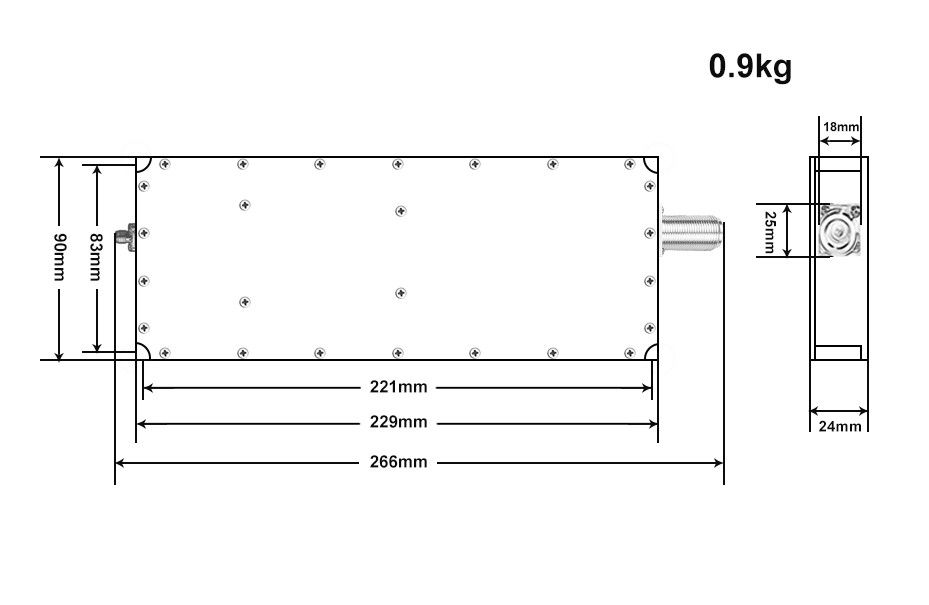

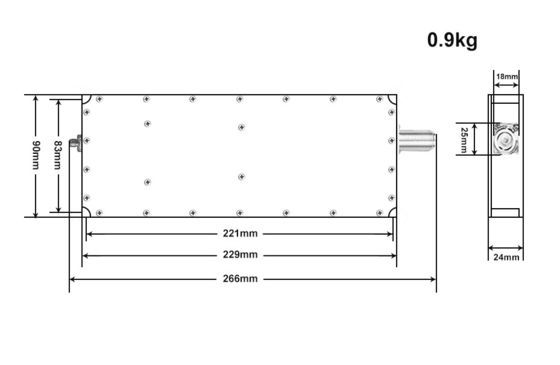

| 12 | बाहरी खोल का आकार | 229*90*24 | mm |
| 13 | माउंट छेद | 221*83 | mm |
| 14 | वजन | 900 | g |
| 15 | कार्य तापमान | -40~+65 | ℃ |
| 16 | बाहरी खोल सामग्री | एल्यूमीनियम | |
| 17 | कंपन की आवश्यकता |
कार लोड ठीक है |
|

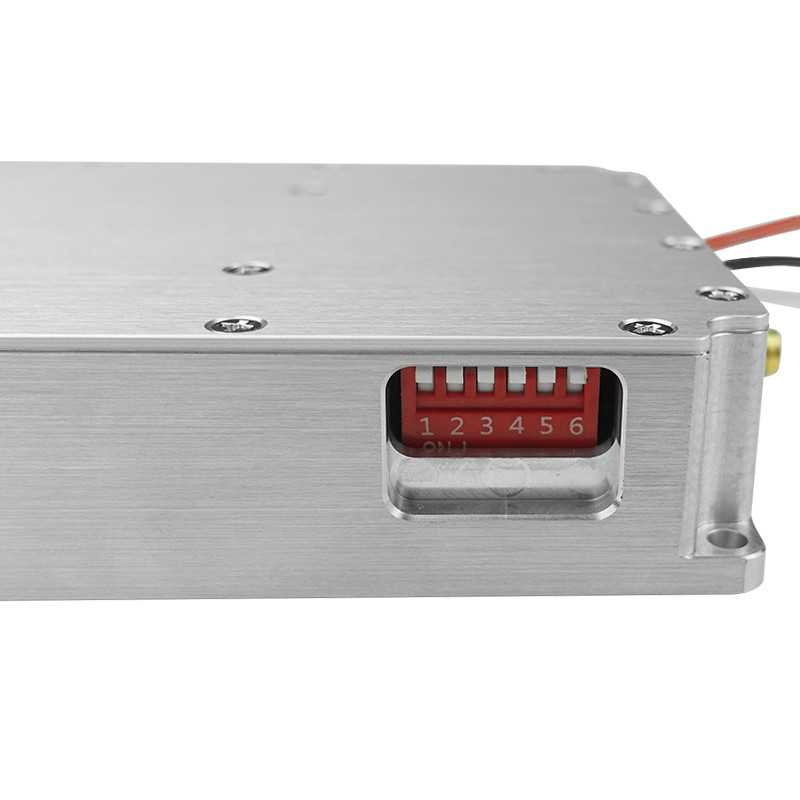

| डीआईपी नहीं। | पिन परिभाषा | कार्य | टिप्पणी |
| 1 | D6 | 16dB क्षीण करें | उच्च स्तर क्षीणन निम्न स्तर क्षीण नहीं होता है |
| 2 | D5 | 8dB क्षीण करें | |
| 3 | D4 | 4dB क्षीण करें | |
| 4 | D3 | 2dB क्षीण करें | |
| 5 | D2 | 1dB क्षीण करें | |
| 6 | D1 | 0.5dB क्षीण करें | |
| 7 | LE | सीरियल लैच सक्षम इनपुट | |
| 8 | P/S | सीरियल/पैरेलल मोड चयन | उच्च स्तर सीरियल मोड (सॉफ्टवेयर नियंत्रण) |
| निम्न स्तर पैरेलल मोड (मैनुअल नियंत्रण) |
उत्पाद सुविधा
1. पूर्ण वाट क्षमता की 100 वाट को पूरा करने में सक्षम2. डबल कनेक्टर, आउटपुट और इनपुट दोनों उच्च-ग्रेड धातु सामग्री से बने हैं3. अपने बाहरी सिग्नल स्रोत के साथ उपयोग का समर्थन करता है
4. मॉड्यूल 28V-32V ऑपरेटिंग वोल्टेज का समर्थन करता है
5. 1200-1500MHz सुपर फ्रीक्वेंसी बैंड
6. इनपुट गेन 0-10 dB
7. एल्यूमीनियम मिश्र धातु सामग्री वाटरप्रूफ, अत्यधिक प्रवाहकीय और गर्मी-अपव्यय हैध्यानस्थिर कार्य के लिए स्वयं 3A के लिए बिजली आपूर्ति लगभग 28V 4.5A ले जाने के लिए बेहतर है
गर्मी अपव्यय उपाय आवश्यक है जिसमें थर्मल गोंद, उपयुक्त आकार का हीट सिंक और कूलिंग पंखे शामिल हैं
बिजली की आपूर्ति चालू होने से पहले एंटीना या लोड को पहले जोड़ा जाना चाहिए या यह शॉर्ट वायर होगा
आवेदन
2. MOQ?
1 से 100pcs
3. भुगतान अवधि?
T/T, ट्रेड एश्योरेंस (वीज़ा, मास्टर कार्ड, ई-चेकिंग, आदि), वेस्ट यूनियन, पेपैल, आदि
4. ऑर्डर कैसे करें?
AA. हमें पूछताछ के माध्यम से अपनी आवश्यकताओं और उत्पाद आवेदन के बारे में बताएं। हम आपके विनिर्देश के अनुसार उद्धरण देते हैं C. ग्राहक उद्धरण से सहमत होते हैं और भुगतान करते हैं
5. यदि मुझे खराब उत्पाद मिलते हैं तो क्या करें?
हमारा सख्त गुणवत्ता नियंत्रण 100% पास दर सुनिश्चित करेगा। लेकिन यह रास्ते में क्षतिग्रस्त हो सकता है। कृपया हमें समस्या के बारे में बताने के लिए खराब उत्पाद की तस्वीर या वीडियो साझा करें। हम तदनुसार मुआवजा देंगे या आपको एक नया इलेक्ट्रॉनिक भाग या उत्पाद भेजेंगे।
