| उत्पत्ति के प्लेस: | चीन |
|---|---|
| ब्रांड नाम: | TeXin |
| प्रमाणन: | SGS, ISO9001 |
| मॉडल संख्या: | SZS10W1400 |
| न्यूनतम आदेश मात्रा: | 1 |
| मूल्य: | बातचीत योग्य |
| पैकेजिंग विवरण: | टिकाऊ मामला या बॉक्स |
| प्रसव के समय: | 5-8 दिन |
| भुगतान शर्तें: | एल/सी, टी/टी, पेपैल, आदि। |
| आपूर्ति की क्षमता: | 1000प्रति माह |
| आवृति सीमा: | 1420-1470 मेगाहर्ट्ज | शक्ति: | 10W |
|---|---|---|---|
| वोल्टेज: | 12-31V(अनुकूलित) | लाभ (प्रकार): | 40dB |
| आकार: | 100*55*17मिमी | वज़न: | 171 जी |
| कार्यप्रणाली: | हाई-डेफ़िनिशन छवि ट्रांसमिशन सिग्नल | भंडारण तापमान: | -40 ℃ ~ + 150 ℃ |
| आरएफ कनेक्टर: | एसएमए-महिला | ||
| प्रमुखता देना: | 10W द्विदिशात्मक पावर एम्पलीफायर मॉड्यूल,1420-1470MHz ड्रोन FPV सिग्नल बूस्टर,ड्रोन के लिए OEM पावर एम्पलीफायर मॉड्यूल |
||

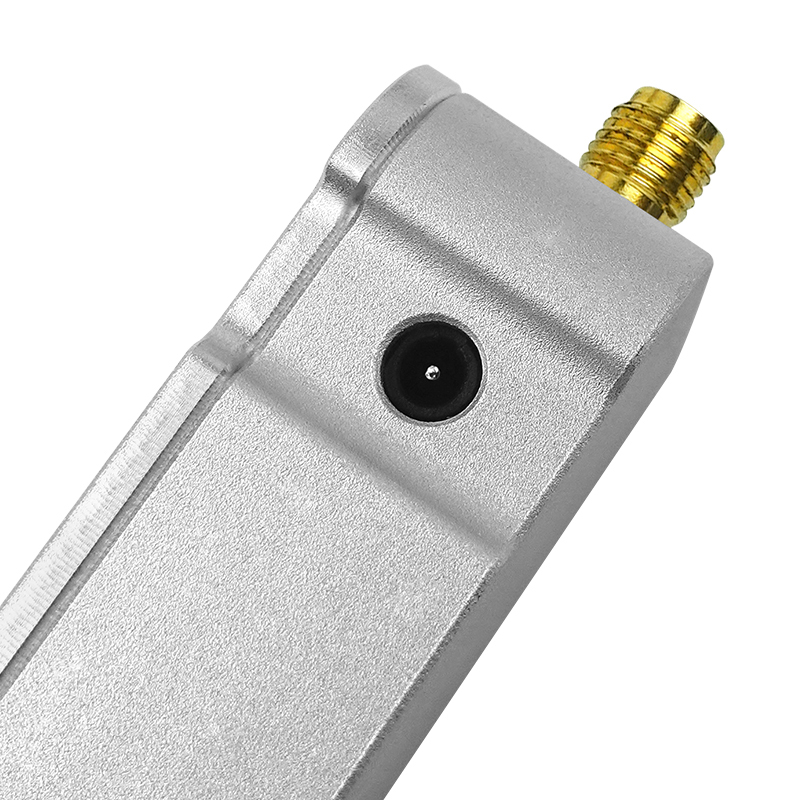

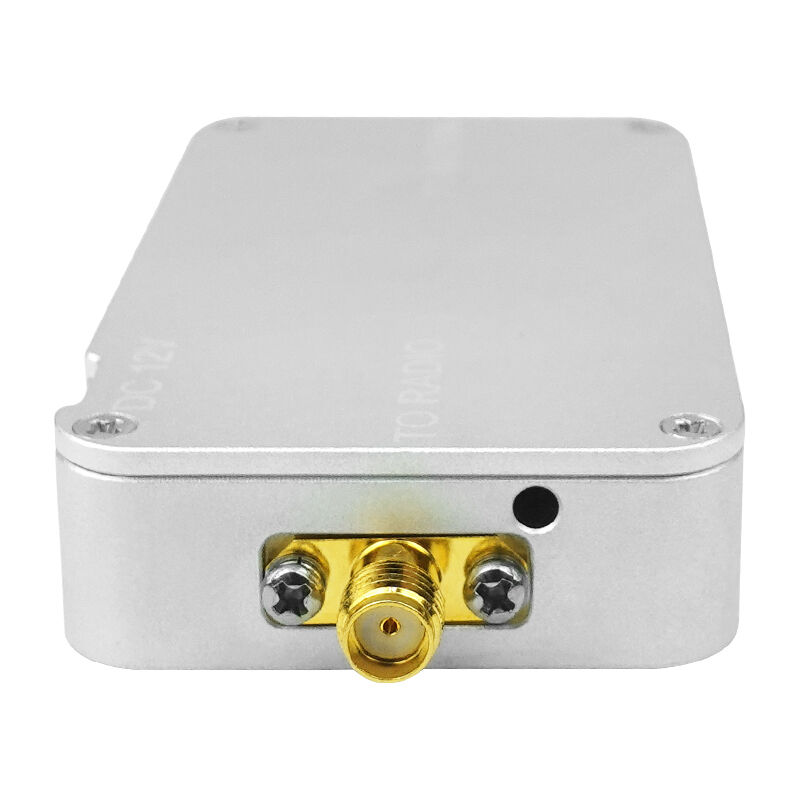

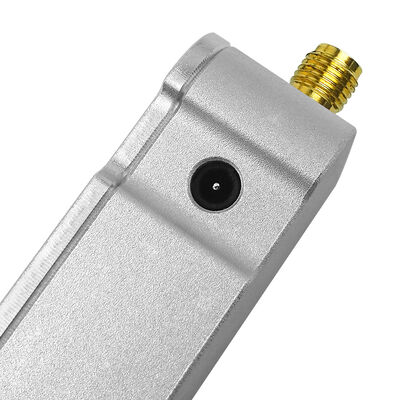

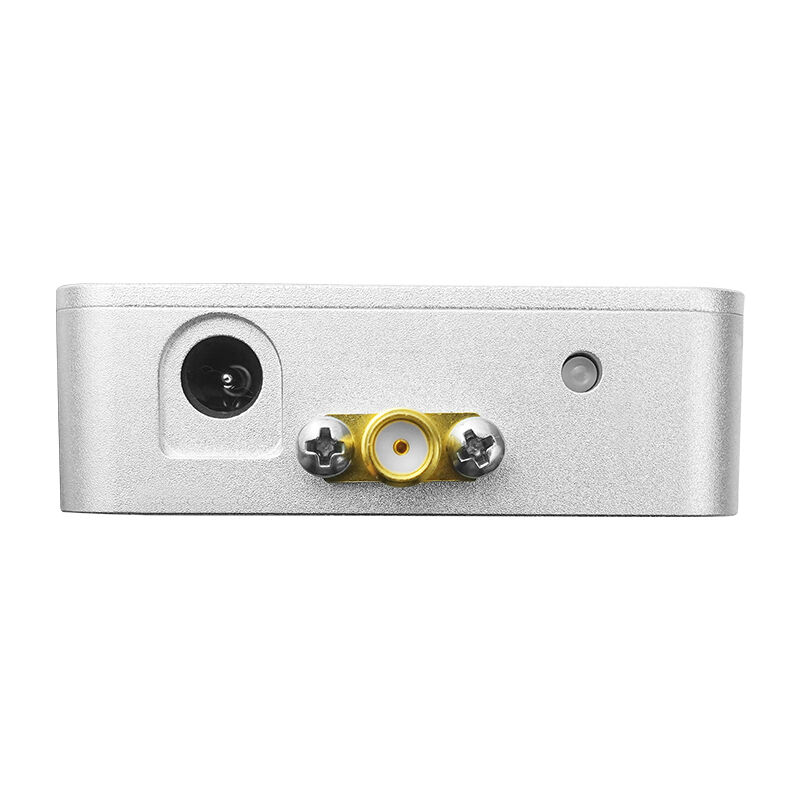

THSA27010S-1420~1470MHz एक TDD द्वि-दिशात्मक सिंगल-चैनल पावर एम्पलीफायर है जिसमें ट्रांसमिटिंग और रिसीविंग के लिए एक-एक चैनल है। यह उत्पाद विशेष रूप से 1420~1470MHz वायरलेस इमेज ट्रांसमिशन अनुप्रयोगों के लिए विकसित किया गया है और वायरलेस इमेज ट्रांसमिशन मानकों का अनुपालन करता है। अग्रणी सिंगल-कैरियर मॉड्यूलेशन तकनीक का उपयोग करते हुए, यह बेहद लंबी एयर ट्रांसमिशन दूरी और मजबूत एंटी-इंटरफेरेंस क्षमता प्रदान करता है, जो डायरेक्ट सीक्वेंस रेडियो फ्रीक्वेंसी (DSSS) और ऑर्थोगोनल फ्रीक्वेंसी डिवीजन मल्टीप्लेक्सिंग (OFDM) सहित फ्रीक्वेंसी एक्सटेंशन तकनीकों के साथ संगत है।
| कार्यात्मक इकाई | पैरामीटर | न्यूनतम | विशिष्ट | अधिकतम | इकाई | टिप्पणी |
|---|---|---|---|---|---|---|
| सामान्य आवश्यकताएँ | डुप्लेक्स मोड | TDD | ||||
| ऑपरेटिंग आवृत्ति | 1420 | 1470 | MHz | अनुकूलित | ||
| आपूर्ति वोल्टेज | 12 | 24 | 31 | V | ||
| ऑपरेटिंग तापमान | -40 | 70 | ℃ | |||
| ट्रांसमीटर विशिष्टताएँ | ||||||
| ट्रांसमीटर | ट्रांसमीटर गेन | 10 | 20 | 40 | dB | अनुकूलित |
| अधिकतम आउटपुट पावर (P1dB) | 47 | dBm | ||||
| रैखिक आउटपुट पावर | 40 | dBm | EVM<3% | |||
| EVM@Pout=38dBm | -30 | dB | 802.11g 54Mbps OFDM 64QAM BW 20MHz | |||
| इन-बैंड उतार-चढ़ाव | 0.4 | 0.5 | dB | |||
| कार्यशील धारा | 1.6 | 1.8 | A | @Pout=40dBm, VCC=24V | ||
| स्विचिंग डिले | 2.5 | μs | ||||
| रिसीवर विशिष्टताएँ | ||||||
| रिसीवर | रिसीव गेन | 10 | 13 | 25 | dB | अनुकूलित |
| शोर आकृति | 2.5 | 3 | dB | |||
| कार्यशील धारा | 10 | mA | ||||
| इन-बैंड उतार-चढ़ाव | 0.3 | dB | ||||
गर्मी अपव्यय: 5W से अधिक आउटपुट पावर के लिए, हीट सिंक या पंखे के माध्यम से बेहतर गर्मी अपव्यय की सिफारिश की जाती है।
कनेक्शन क्रम: पहले एंटीना संलग्न करें, फिर फ्रंट-एंड स्रोत डिवाइस कनेक्ट करें, और अंत में बिजली की आपूर्ति करें।
वोल्टेज मिलान: हमेशा पावर एम्पलीफायर विशिष्टताओं से मेल खाने वाले सही वोल्टेज का उपयोग करें।
