| उत्पत्ति के प्लेस: | शेनझेन, चीन |
|---|---|
| ब्रांड नाम: | TeXin |
| प्रमाणन: | SGS,ISO9001,ROHS |
| मॉडल संख्या: | TX-C100VGHN |
| न्यूनतम आदेश मात्रा: | 1 |
| मूल्य: | बातचीत योग्य |

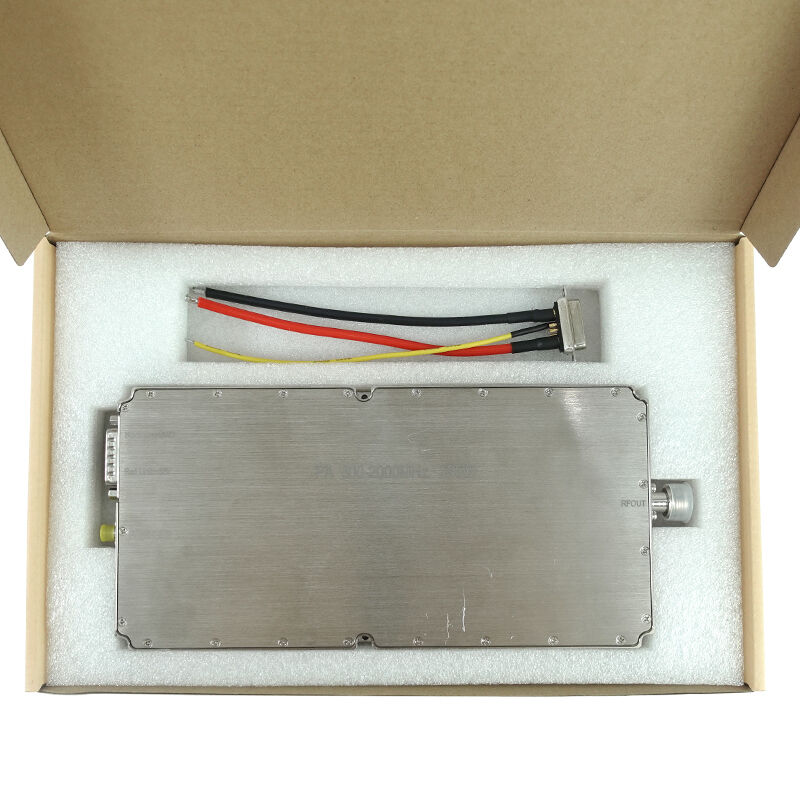

| पैकेजिंग विवरण: | टिकाऊ मामला या बॉक्स |
| प्रसव के समय: | 5-8 दिन |
| भुगतान शर्तें: | एल/सी, डी/ए, डी/पी, टी/टी, वेस्टर्न यूनियन |
| आपूर्ति की क्षमता: | प्रति माह 10000 पीसी |
| ब्रांड: | टेक्सिन | शक्ति: | 100W |
|---|---|---|---|
| आवृत्ति: | 300-2000MHz | वोल्टेज: | 28-34V |
| पाना: | 47 डीबीएम | प्रकार: | ब्रॉड बैंड पावर एम्पलीफायर |
| योजक: | एन प्रकार | आकार: | 240*118*25एमएम |
| वज़न: | 1342 ग्राम | ||
| प्रमुखता देना: | 100W आरएफ वाइड बैंड पावर एम्पलीफायर,32V वोल्टेज ब्रॉडबैंड पावर एम्पलीफायर,300-2700MHz आरएफ पावर एम्पलीफायर |
||

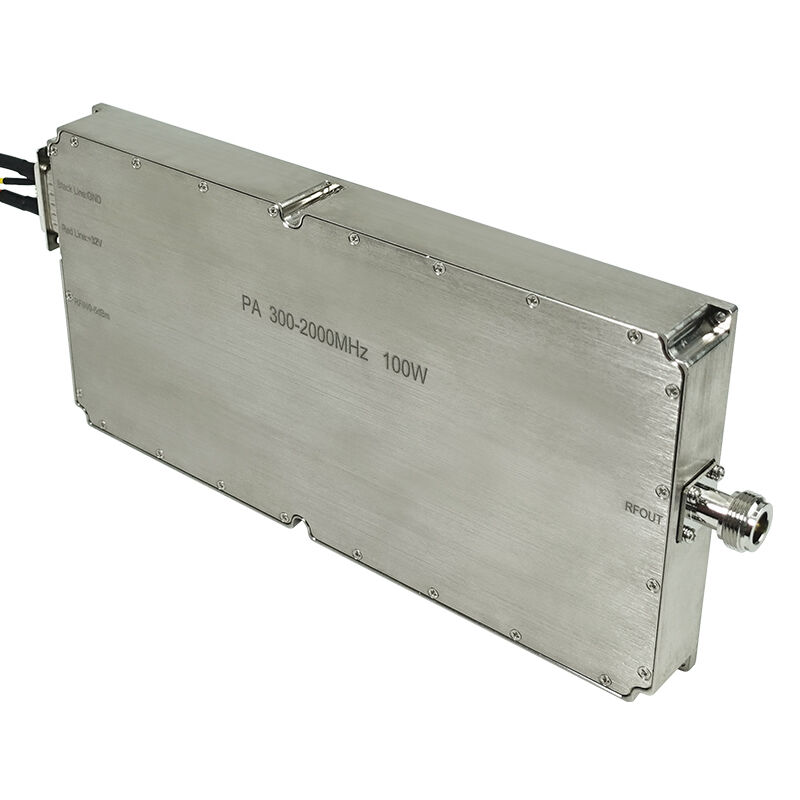

यह 100W उच्च-शक्ति ब्रॉडबैंड 300-2000MHz आरएफ पावर एम्पलीफायर सरकारी विभागों, सार्वजनिक सुरक्षा, सुरक्षा प्रणालियों, निम्न-ऊंचाई नियंत्रण और ड्रोन रक्षा अनुप्रयोगों के लिए डिज़ाइन किया गया है। यह मुख्यधारा के ड्रोन रिमोट कंट्रोल, इमेज ट्रांसमिशन और नेविगेशन सिस्टम के पूर्ण आवृत्ति बैंड को कवर करता है, जिसमें उच्च-गेन इनपुट, उच्च-शक्ति 100W आउटपुट, अल्ट्रा-वाइडबैंड कवरेज और असाधारण स्थिरता की सुविधा है। यह एम्पलीफायर ड्रोन प्रतिवाद, ब्लैक फ्लाइट कंट्रोल और महत्वपूर्ण क्षेत्रों में सुरक्षा के लिए एक मुख्य आरएफ घटक के रूप में कार्य करता है।
| विवरण | प्रतीक | न्यूनतम | विशिष्ट | अधिकतम | इकाई | टिप्पणी |
|---|---|---|---|---|---|---|
| संचालन आवृत्ति | BW | 300 | 2000 | MHz | ||
| इनपुट पावर | पिन | 0 | dBm | |||
| आउटपुट पावर CW | Psat | 50 | 50.5 | 53 | dBm | निरंतर तरंग |
| पावर गेन | Gp | 50.5 | dBm | @ पिन=0 dBm | ||
| पावर गेन फ्लैटनेस | △Gp | ±1.5 | dB | @ पिन=0 dBm | ||
| इनपुट रिटर्न लॉस | S11 | -15 | dB | |||
| संचालन वोल्टेज | Vdc | 28 | 32 | 32 | V | |
| वर्तमान खपत | A | 10 | 13.5 | A | @ Pout＞100W |

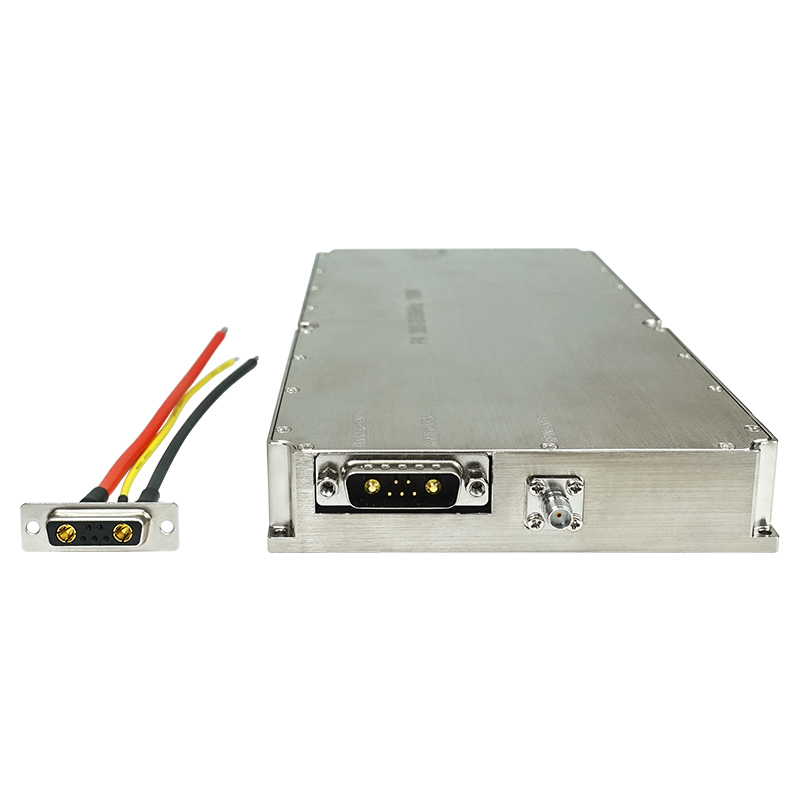

आरएफ कनेक्टर इनपुट: एसएमए, महिला
आरएफ कनेक्टर आउटपुट: एन, महिला
अधिकतम इनपुट पावर: ≤5 dBm
| कार्य | पिन | विवरण | टिप्पणी |
|---|---|---|---|
| वीडीडी | ए2 | 28Vdc | |
| जीएनडी | ए1 | ग्राउंड | |
| ओवरकरंट सुरक्षा | 1 | सामान्य संचालन: 0V ओवरकरंट सुरक्षा: +5V |
ओवरकरंट सुरक्षा@25A |
| ओवर-तापमान सुरक्षा | 2 | सामान्य संचालन: 0V ओवर-तापमान सुरक्षा: +5V |
ओवर-तापमान सुरक्षा@100℃ |
| सक्षम करें | 3 | 5V~Vdd: चालू 0V: बंद |
|
| जीएनडी | 4 | ग्राउंड | |
| स्थिति | 5 | सामान्य संचालन: 0V स्थिति सुरक्षा: +5V |
नवीनतम मूल्य निर्धारण के लिए कृपया हमसे संपर्क करें। हम टियर मूल्य निर्धारण का उपयोग करते हैं; आप जितना अधिक खरीदते हैं, उतना ही बेहतर मूल्य मिलता है।
एक आदेश समर्थित है; मुफ्त नमूने उपलब्ध नहीं हैं।
भुगतान के बाद डिलीवरी में आमतौर पर 5-7 कार्य दिवस लगते हैं। थोक आदेशों के लिए, डिलीवरी के समय पर बातचीत की आवश्यकता होती है।
