| उत्पत्ति के प्लेस: | चीन |
|---|---|
| ब्रांड नाम: | TX TELSIG |
| प्रमाणन: | SGS,ISO9001 |
| मॉडल संख्या: | टीएक्स-ए 51505800 |
| न्यूनतम आदेश मात्रा: | 1 |
| मूल्य: | बातचीत योग्य |
| पैकेजिंग विवरण: | टिकाऊ मामला या बॉक्स |
| प्रसव के समय: | 2 कार्य दिवस में |
| भुगतान शर्तें: | टी/टी, पेपैल, आदि। |
| आपूर्ति की क्षमता: | 100,000pcs/महीना |
| प्रकार: | एंटीना | आवृति सीमा: | वाईफाई 5GHz |
|---|---|---|---|
| वज़न: | 46 ग्रा | बैंडविड्थ: | 160/790 मेगाहर्ट्ज |
| पाना: | 3.5डीबीआई | वीएसडब्ल्यूआर: | ≤1.7 |
| ध्रुवीकरण: | खड़ा | अधिकतम शक्ति: | 50 डब्ल्यू |
| नाममात्र प्रतिबाधा: | 50Ω | आवेदन: | वायरलेस सिग्नल, सुरक्षा |
नया डिज़ाइन किया गया छोटा 44g वाईफाई 5150-5250MHz 5750-5850 MHz हॉर्न एंटीना
1. उत्पाद विस्तृत विवरण

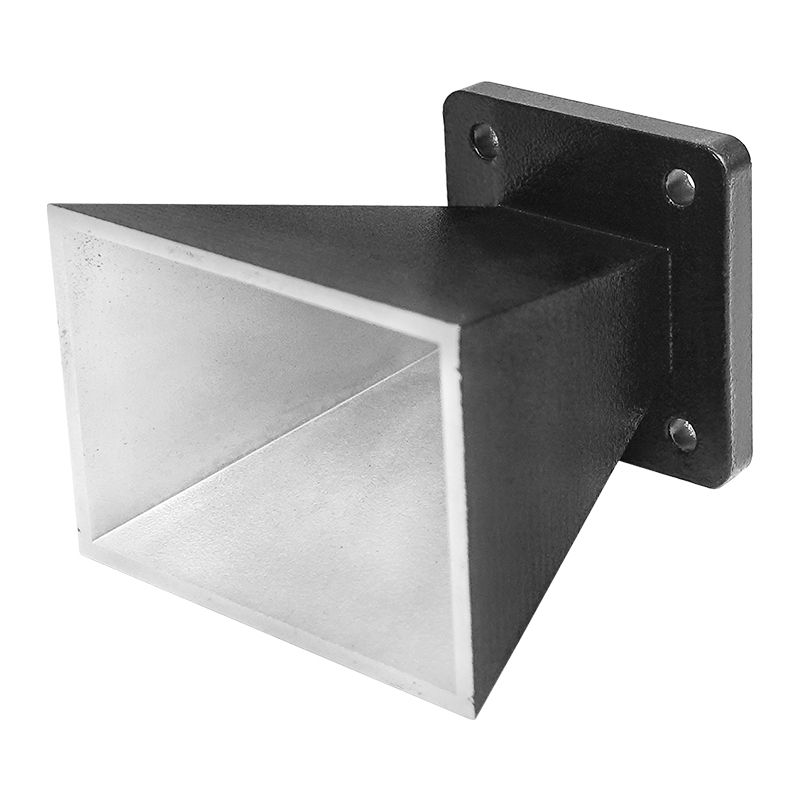

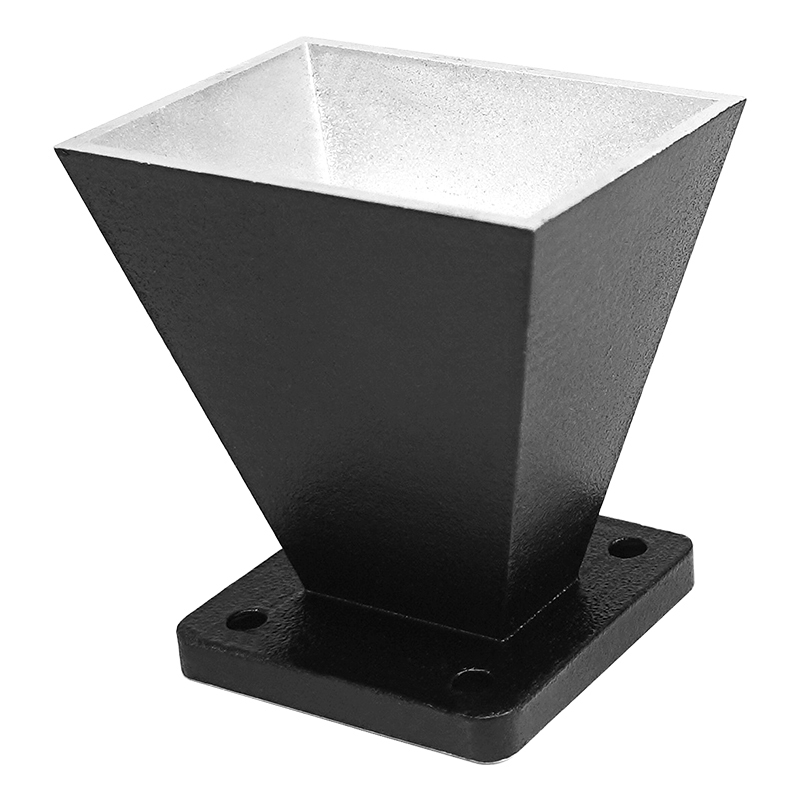

यह आयताकार ग्रेडिएंट हॉर्न एंटीना एक यूनिबॉडी डाई-कास्टिंग प्रक्रिया का उपयोग करके निर्मित किया गया है, जिसके परिणामस्वरूप 46 ग्राम का हल्का बॉडी प्राप्त होता है। इसमें आसान और त्वरित दीवार माउंटिंग के लिए एक मानक वर्गाकार माउंटिंग फ्लैंज की सुविधा है। आंतरिक ग्रेडिएंट वेवगाइड संरचना एक निरंतर प्रतिबाधा ग्रेडिएंट प्राप्त करती है, जो वीएसडब्ल्यूआर और विद्युत चुम्बकीय तरंग प्रतिबिंब हानि को प्रभावी ढंग से कम करती है, उत्कृष्ट ब्रॉडबैंड प्रदर्शन प्रदान करती है और ट्रांसमिशन और रिसेप्शन दोनों मोड का समर्थन करती है। मैट ब्लैक पाउडर-लेपित शेल पहनने-प्रतिरोधी और ऑक्सीकरण-प्रतिरोधी है, जबकि आंतरिक गुहा आरएफ चालन प्रदर्शन को अधिकतम करने के लिए सटीक-पॉलिश किया गया है, जो इनडोर और आउटडोर परीक्षण और इंजीनियरिंग प्रतिष्ठानों दोनों में दीर्घकालिक स्थिर उपयोग सुनिश्चित करता है।
2.तकनीकी विशिष्टताएँ
मुख्य बॉडी सामग्री: हल्के मिश्र धातु, एक-टुकड़ा मोल्डिंग। निर्बाध निर्माण उच्च संरचनात्मक कठोरता सुनिश्चित करता है, दबाव में विरूपण का प्रतिरोध करता है, और दीर्घकालिक उपयोग पर स्थिर एंटीना विद्युत प्रदर्शन बनाए रखता है।
बाहरी सतह उपचार: मैट ब्लैक इलेक्ट्रोस्टैटिक पाउडर कोटिंग। जंग प्रतिरोधी, जलरोधक, पहनने के लिए प्रतिरोधी, और एसिड और क्षार संक्षारण प्रतिरोधी। आसानी से छीलने या पुराने होने के बिना, इनडोर प्रयोगशालाओं और बाहरी परीक्षण वातावरण में दीर्घकालिक उपयोग के लिए उपयुक्त।
आंतरिक गुहा उपचार: उच्च दर्पण पॉलिश भीतरी दीवार। विद्युत चुम्बकीय तरंग चालन हानि को कम करता है, अव्यवस्था बिखरने को कम करता है, आरएफ सिग्नल ट्रांसमिशन दक्षता में सुधार करता है, और बाहरी विद्युत चुम्बकीय हस्तक्षेप के प्रतिरोध को बढ़ाता है।

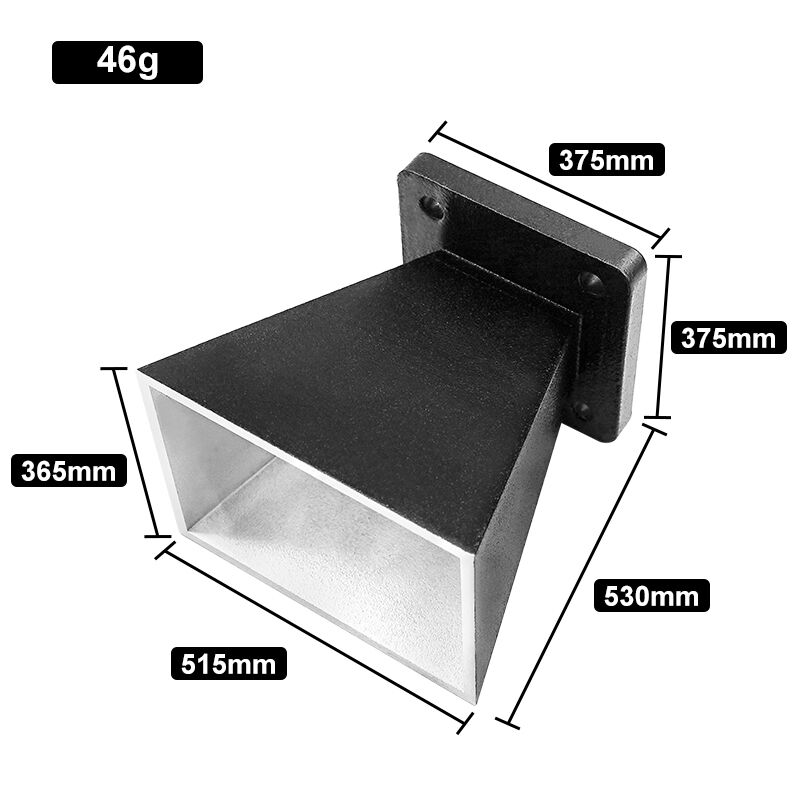

| शुद्ध वजन | 46 ग्राम |
| निकला हुआ किनारा आकार | 375×375मिमी |
| हॉर्न की गहराई | 530 मिमी |
| छेद | 515×365मिमी |
| बाहरी फ़िनिश | मैट ब्लैक एंटी-जंग कोटिंग, जंग और घिसाव प्रतिरोधी |
| भीतरी गुहा | कम आरएफ संचरण हानि के लिए उच्च पॉलिश आंतरिक गुहा |
| आवेदन | आरएफ लैब परीक्षण, ईएमसी परीक्षण, सिग्नल मॉनिटरिंग, शिक्षण प्रयोग |
इसका उपयोग माइक्रोवेव सिग्नल परीक्षण, रेडियो फ्रीक्वेंसी सिस्टम ट्रांसीवर, निकट-क्षेत्र का पता लगाने, ब्रॉडबैंड संचार समर्थन, एंटीना शिक्षण प्रयोगों और अन्य परिदृश्यों में किया जा सकता है। ग्रेडिएंट हॉर्न की ब्रॉडबैंड विशेषताएँ एक विस्तृत ऑपरेटिंग फ़्रीक्वेंसी बैंड को कवर कर सकती हैं, और आयताकार एपर्चर भी संबंधित ध्रुवीकरण दिशा की सिग्नल ट्रांसीवर आवश्यकताओं के अनुकूल हो सकता है।
4. गर्म युक्तियाँ

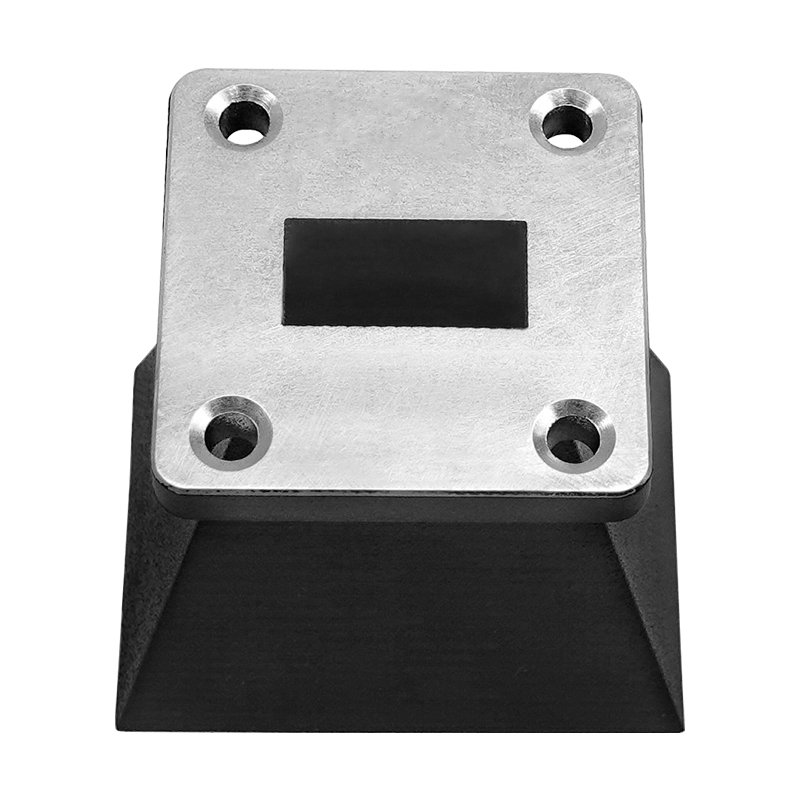

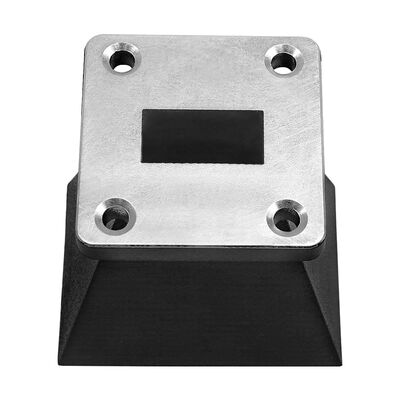

माउंटिंग फ्लैंज: पूर्व-ड्रिल किए गए स्क्रू छेद के साथ 375 मिमी × 375 मिमी वर्ग फ्लैंज, सुरक्षित और स्थिर स्थापना के लिए माउंटिंग सतह के साथ फ्लश;
स्पीकर की अक्षीय गहराई: वेवगाइड आयामों में सुचारू संक्रमण के लिए 530 मिमी पतला छिन्नक लंबाई, सिग्नल की अचानक हानि को समाप्त करता है;
विकिरण एपर्चर: एंटीना लाभ को बढ़ाने और बीम कवरेज को अनुकूलित करने के लिए 515 मिमी (लंबाई) × 365 मिमी (चौड़ाई) आयताकार एपर्चर;
वजन: 46 ग्राम, हल्का डिज़ाइन ब्रैकेट और दीवारों पर भार कम करता है, इकट्ठा करना और अलग करना आसान है, विभिन्न परिदृश्यों में अस्थायी/निश्चित इंस्टॉलेशन के लिए उपयुक्त है।
