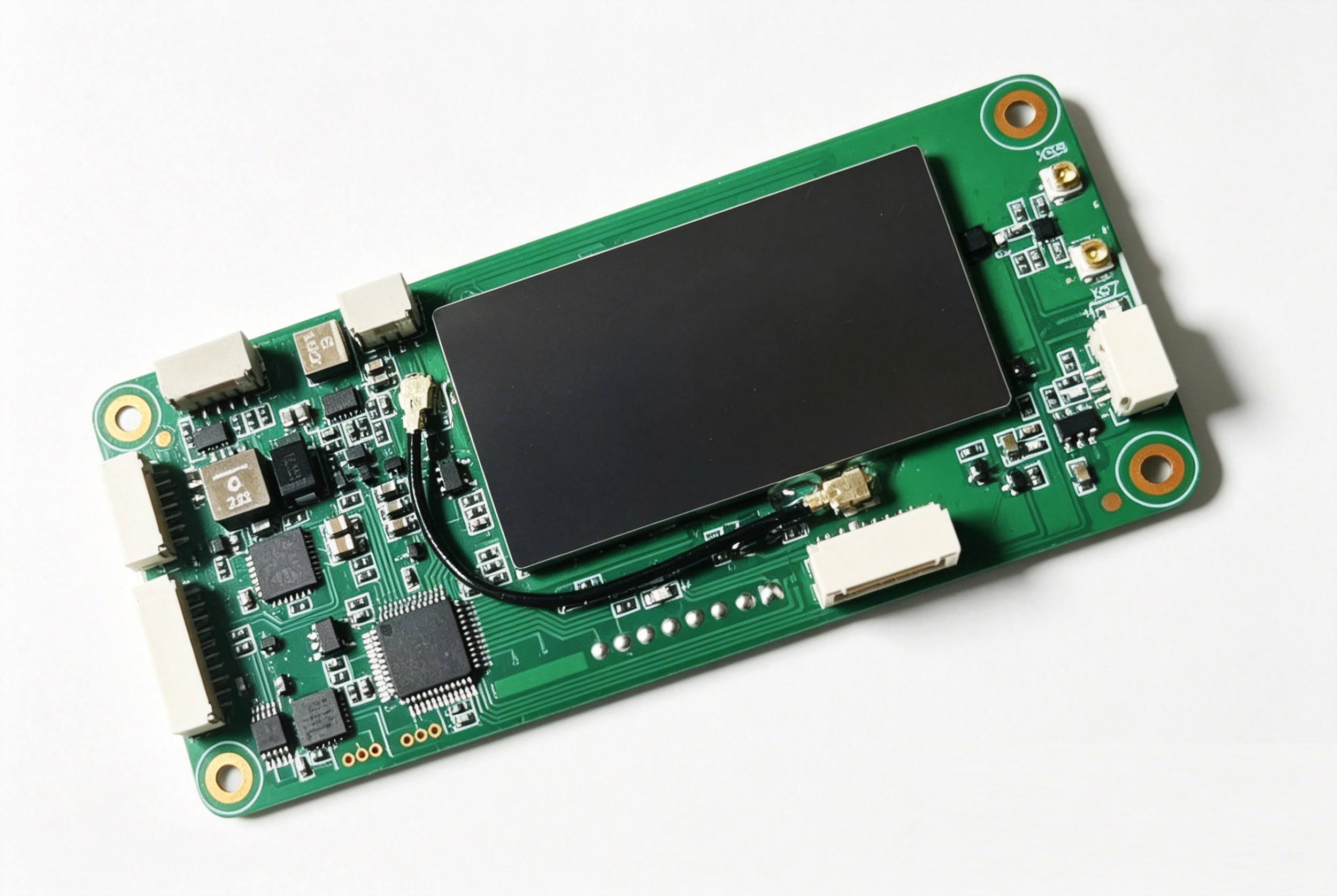

TXA3-30/31 उच्च संवेदनशीलता रेडियो डिटेक्शन मॉड्यूल विधानसभा

A3-30 एक कॉम्पैक्ट यूएवी रेडियो डिटेक्शन और डायरेक्शन-फाइंडिंग कंपोनेंट है जो सामान्य नागरिक यूएवी से संकेतों को स्कैन, प्राप्त और पहचान सकता है। यह विशिष्ट विशेषताओं वाले संकेतों को डीमोडुलेट करता है और होस्ट कंप्यूटर को अलार्म डेटा प्रसारित करता है। मॉड्यूल में डायरेक्शन-फाइंडिंग एंटेना के कनेक्शन के लिए एक स्वतंत्र डायरेक्शन-फाइंडिंग एंटीना इनपुट चैनल शामिल है, जो फिक्स्ड-फ्रीक्वेंसी स्टारिंग कार्यक्षमता और मैन्युअल या इलेक्ट्रिकल एंटीना रोटेशन के माध्यम से लक्ष्य दिशा-खोज को सक्षम करता है।

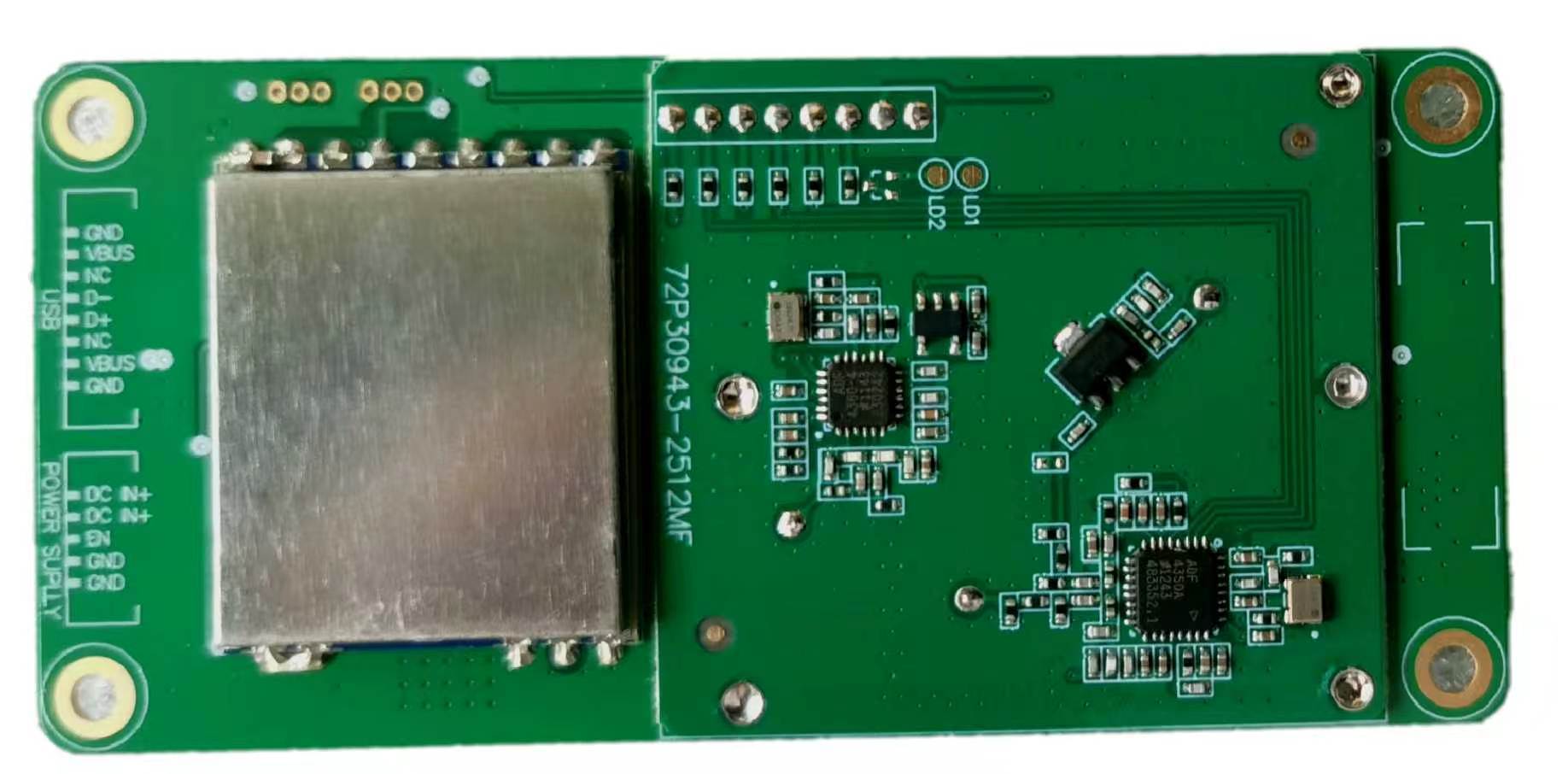

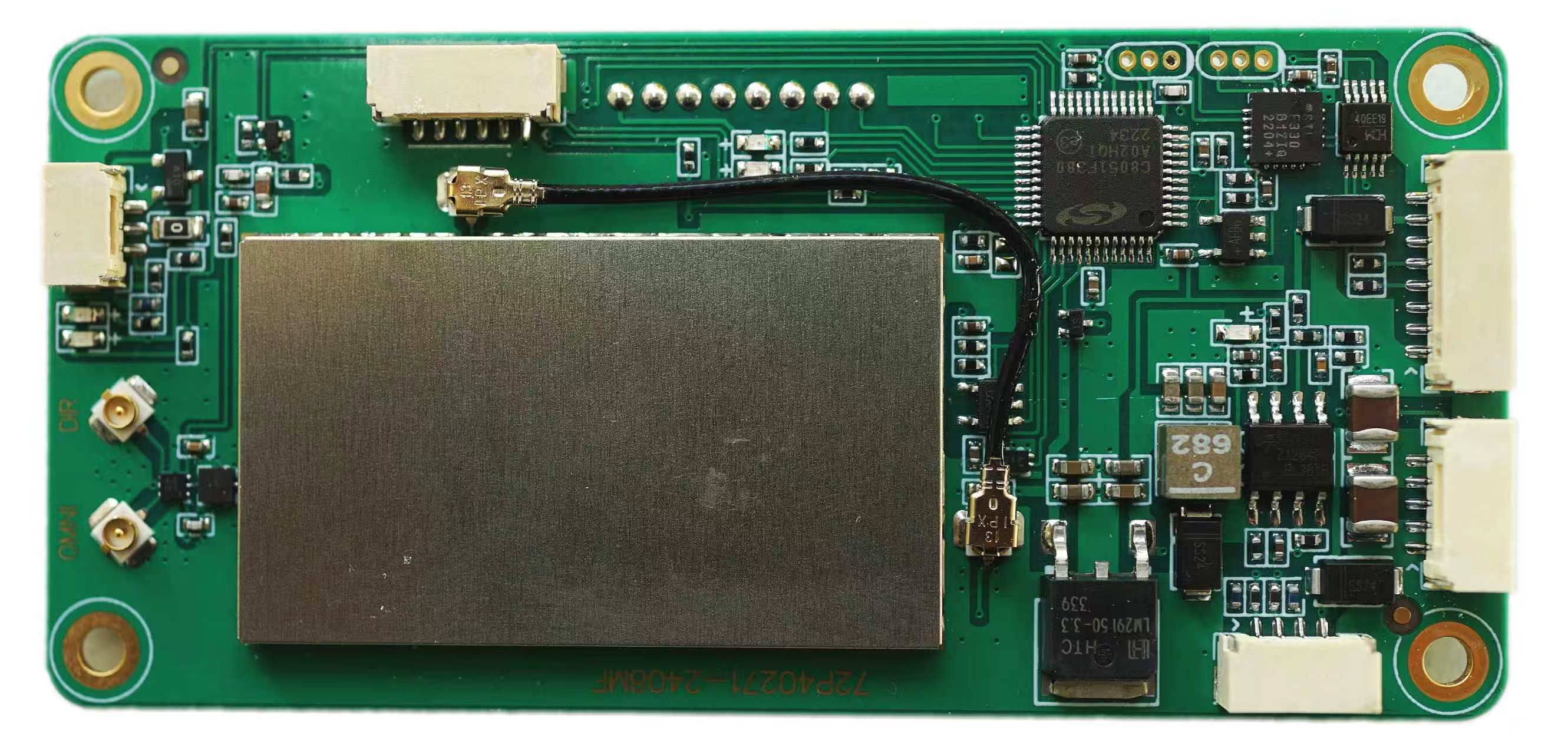

A3-30/31 में 85×40mm पीसीबी है जिसमें डबल-साइडेड एसएमटी और 9mm की कुल मोटाई है। इसमें M2 स्क्रू का उपयोग करके चेसिस माउंटिंग के लिए चार φ2.2mm थ्रू होल शामिल हैं। ध्यान दें कि रिवर्स साइड पर घटकों की अधिकतम ऊंचाई 3mm है, जिसके लिए पीसीबी बॉटम और डिवाइस बेस प्लेट के बीच पर्याप्त क्लीयरेंस सुनिश्चित करने के लिए स्थापना के दौरान कम से कम 4mm ऊंचे स्टड की आवश्यकता होती है।
